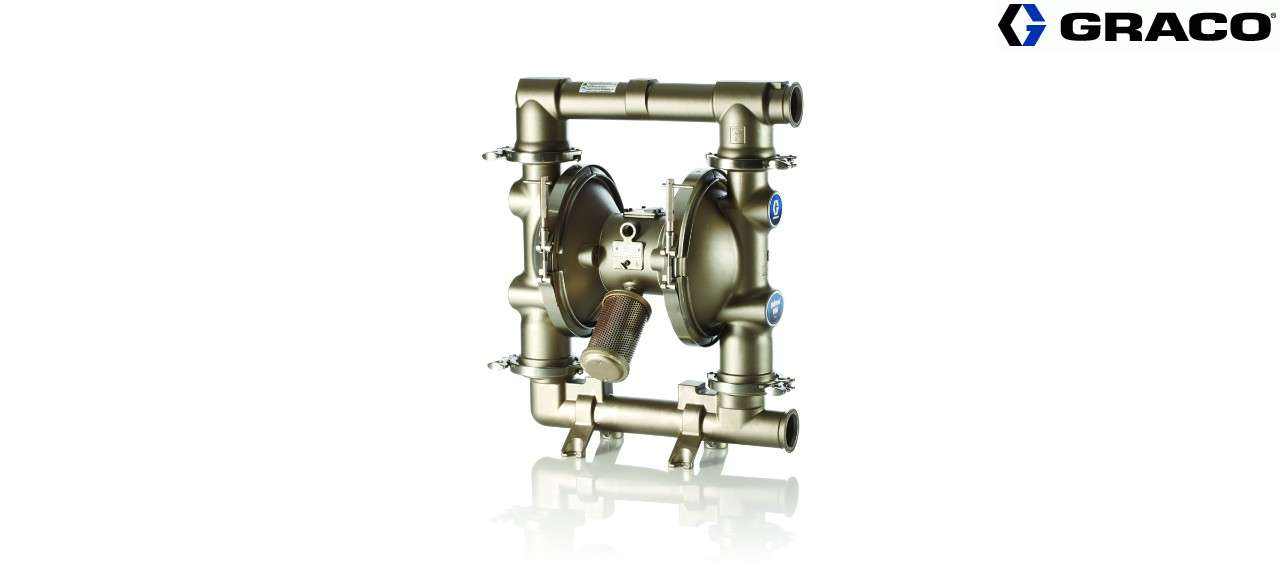

SaniForce 2150 (2") SANITARNA

Opis

2-calowa pneumatyczna pompa z podwójną membraną oraz natężeniem przepływu do 568 l/min (150 gal/min)

Pneumatyczne pompy membranowe SaniForce 2150 firmy Graco wyposażono w jedne z najlepszych i najbardziej wytrzymałych zaworów powietrznych niewymagających smarowania dostępnych w branży. Niezawodne pompy membranowe firmy Graco to idealne rozwiązanie do zastosowań wymagających wysokiego natężenia przepływu i mobilności. Obsługują szeroki zakres elastomerów spożywczych, w tym Santoprene, PTFE i EPDM/PTFE wykonane technologią tłoczenia.

63,5 mm (2,5-calowe) złącze Tri-clamp
Natężenie przepływu do 568 l/min (150 gal/min)
Ciśnienie płynu do 0,84 MPa (120 psi, 8,4 bara)
Wszystkie materiały wchodzące w styczność z płynami spełniają wymagania agencji FDA oraz paragrafu 21 amerykańskiego Kodeksu Ustaleń Federalnych (CFR, ang. Code of Federal Regulations)

Opatentowany, niewymagający smarowania zawór powietrzny

Trójdrożny zawór sterujący zapewniający działanie bez przywierania
Konstrukcja drążków z wytrzymałej stali nierdzewnej serii 16 gwarantuje długi czas pracy i odporność na korozję
W pompach SaniForce 1040, 1590 i 2150 wykorzystano wspólne sekcje środkowe
Zawór powietrzny zapewniający kompleksowy serwis od zewnątrz

Membrany PTFE/EPDM wykonane technologią tłoczenia

Wykonane technologią tłoczenia membrany PTFE/EPDM firmy Graco są pokryte politetrafluoroetylenem (PTFE) po stronie płynu i kauczukiem etylenowo-propylenowym (EPDM) po stronie powietrza, co zapobiega rozwojowi bakterii
Lepsza odporność na zużycie i trwałość membrany bez odsłonięcia płytki membrany po stronie płynu
Dłuższy okres eksploatacji membrany w zastosowaniach ściernych wymagających nadal użycia PTFE
Dostępne w pompach SaniForce 1040, 1590, 2150 i SaniForce HS 1590 oraz 3150

Dane techniczne

Maksymalny przepływ: 566 l / min (150 g / min)
Maksymalne ciśnienie płynu: 8 barów (120 psi, 0,8 MPa)
Maksymalna ilość części stałych do pompowania: 6,4 mm (1/4 ”)
Zakres lepkości: do 20 000 cps

Maksymalne ciśnienie robocze płynu 120 psi (0,8 MPa, 8 barów)
Zakres działania ciśnienia powietrza 20–120 psi (0,14–0,8 MPa, 1,4–8 barów)
Maksymalne zużycie powietrza  175 scfm
Zużycie powietrza przy 70 psi / 80 gpm 70 scfm (patrz tabela)
Maksymalna dostawa swobodna 160 gpm (568 lpm)
Maksymalna prędkość pompy 165 cykli / min
* Galony (litry) na cykl 0,97 (3,67)
Maksymalna wysokość ssania  29 stóp (8,83 m) na mokro, 16 stóp (4,87 m) na sucho
Maksymalne rozmiary pompowalnych ciał stałych  1/4 cala (6,3 mm)
** Maksymalny poziom hałasu przy 100 psi, pełny przepływ. 95 dBa
** Poziom mocy akustycznej 102 dBa
** Poziom hałasu przy 70 psi i 50 cpm.  84 dBa
Maksymalna temperatura robocza płynu jest oparta na następującej maksymalnej temperaturze membrany, kuli i gniazda
oceny
PTFE 2-częściowy 220 ° F (104,4 ° C)
PTFE Overmolded 180 ° F (82 ° C)
Santoprene® 180 ° F (82,2 ° C)
Polichloropren 200 ° F (93 ° C)
EPDM 275 ° F (135 ° C)
Stal nierdzewna 250 ° F (121,1 ° C)
Rozmiar wlotu powietrza  0,5 cala npt (f)
Rozmiar wlotu płynu
Modele 24G743 i 24G744 (do montażu na siłowniku)  4-calowy kołnierz sanitarny
Wszystkie pozostałe modele  Kołnierz sanitarny 2,5 cala lub 65 mm DIN 11851 lub 2,1 cala ****
Rozmiar wylotu płynu
Modele 24G743 i 24G744 (do montażu na siłowniku)  3-calowy kołnierz sanitarny
Wszystkie pozostałe modele  Kołnierz sanitarny 2,5 cala lub 65 mm DIN 11851 lub 1,8 cala ****
Części zwilżone
*** Wszystkie materiały mające kontakt z płynem są zgodne z FDA i zgodne z amerykańskim kodeksem przepisów federalnych (CFR)

Materiały zwilżane we wszystkich modelach
Materiał zwilżony w zależności od modelu
316 SST
EPDM, polichloropren, PTFE, Santoprene®
UWAGA:
Santoprene® może być stosowany tylko z nietłustymi, beztłuszczowymi produktami spożywczymi lub alkoholami do 15%.
Niezwilżone części zewnętrzne  Stal nierdzewna serii 300, aluminium (A380), poliester
(etykiety), pianka LDPE (uszczelka)
Waga
Modele FD3, FW3 147 funtów (66,7 kg)
Modele FA3  141 funtów (64,0 kg)

Charakterystyki

Do pobrania

• Graco Saniforce 1040 1590 2150 DataBook (4.1 MB)
