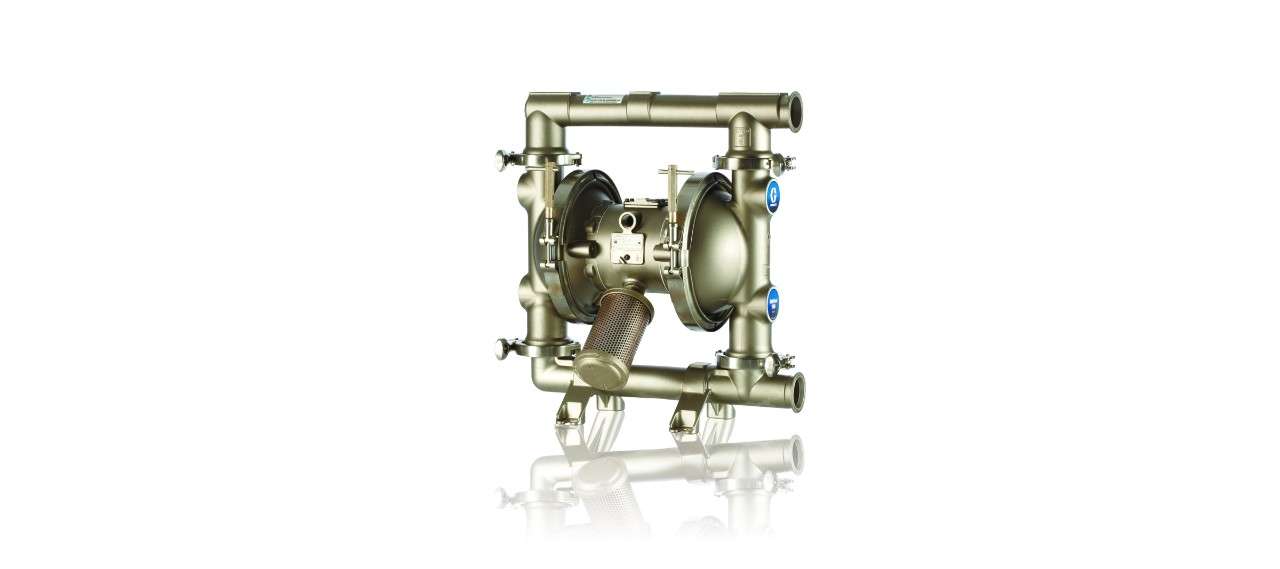

SaniForce 1590 (1,5") SANITARNA
1,5-calowa pneumatyczna pompa z podwójną membraną z przeznaczeniem dla przemysłu spożywczego, farmaceutycznego i każdego w którym wymagane są certyfikaty sanitarne
Opis
1,5-calowa pneumatyczna pompa z podwójną membraną oraz natężeniem przepływu do 341 l/min (90 gal/min)
Pneumatyczne pompy membranowe SaniForce 1590 firmy Graco wyposażono w jedne z najlepszych i najbardziej wytrzymałych zaworów powietrznych niewymagających smarowania dostępnych w branży. Niezawodne pompy membranowe firmy Graco to idealne rozwiązanie do zastosowań wymagających wysokiego natężenia przepływu i mobilności. Obsługują szeroki zakres elastomerów spożywczych, w tym Santoprene, PTFE i EPDM/PTFE wykonane technologią tłoczenia

51 mm (2-calowe) złącze Tri-clamp
Przepływ o natężeniu 341 l/min (90 gal/min) zapewniany przez urządzenie o kompaktowych, mobilnych wymiarach
Ciśnienie płynu do 0,84 MPa (120 psi, 8,4 bara)
Wszystkie materiały wchodzące w styczność z płynami spełniają wymagania agencji FDA oraz paragrafu 21 amerykańskiego Kodeksu Ustaleń Federalnych (CFR, ang. Code of Federal Regulations)

Opatentowany, niewymagający smarowania zawór powietrzny
Trójdrożny zawór sterujący zapewniający działanie bez przywierania
Konstrukcja drążków ze stali nierdzewnej serii 316 gwarantuje długi czas pracy i odporność na korozję
W pompach SaniForce 1040, 1590 i 2150 wykorzystano wspólne sekcje środkowe
Zawór powietrzny zapewniający kompleksowy serwis od zewnątrz

Membrany PTFE/EPDM wykonane technologią tłoczenia
Dostępne w pompach SaniForce 1040, 1590, 2150 i SaniForce HS 1590 oraz 3150
Lepsza odporność na zużycie i trwałość membrany bez odsłonięcia płytki membrany po stronie płynu
Dłuższy okres eksploatacji membrany w zastosowaniach ściernych wymagających nadal użycia PTFE
Dane techniczne
Maksymalny przepływ: 341 l / min (90 g / min)
Maksymalne ciśnienie płynu: 8 barów (120 psi, 0,8 MPa)
Maksymalna ilość części stałych do pompowania: 4,8 mm (3/16 ”)
Zakres lepkości: do 15 000 cps
Maksymalne ciśnienie robocze płynu 120 psi (0,8 MPa, 8 barów)
Zakres działania ciśnienia powietrza 20–120 psi (0,14–0,8 MPa, 1,4–8 barów)
Maksymalne zużycie powietrza 130 scfm
Zużycie powietrza przy 70 psi / 50 gpm 42 scfm (patrz tabela)
Maksymalna dostawa swobodna 100 gpm (379 l / min)
Maksymalna prędkość pompy 200 cpm
* Galony (litry) na cykl 0,5 (1,9)
Maksymalna wysokość ssania 29 stóp (8,83 m) na mokro, 14 stóp (4,26 m) na sucho
Maksymalne rozmiary pompowalnych ciał stałych 4,8 mm (3/16 cala)
** Maksymalny poziom hałasu przy 100 psi, pełny przepływ 88 dBa
** Poziom mocy akustycznej 95 dBa
** Poziom hałasu przy 70 psi i 50 cpm 79 dBa
Maksymalna temperatura robocza płynu jest oparta na następującej maksymalnej temperaturze membrany, kuli i gniazda
oceny
PTFE 2-częściowy 220 ° F (104,4 ° C)
PTFE Overmolded 180 ° F (82 ° C)
Santoprene® 180 ° F (82,2 ° C)
Polichloropren 200 ° F (93 ° C)
EPDM 275 ° F (135 ° C)
Stal nierdzewna 250 ° F (121,1 ° C)
Rozmiar wlotu powietrza 0,5 cala npt (f)
Rozmiar wlotu płynu 2,0 cala Kołnierz sanitarny lub 50 mm DIN 11851
Rozmiar wylotu płynu 2,0 cala Kołnierz sanitarny lub 50 mm DIN 11851
Części zwilżone
*** Wszystkie materiały mające kontakt z płynem są zgodne z FDA i zgodne z amerykańskim kodeksem przepisów federalnych (CFR)
Tytuł 21 sekcja 177.
Materiały zwilżane we wszystkich modelach 316 SST
Materiał zwilżony w zależności od modelu EPDM, polichloropren, PTFE, Santoprene®
UWAGA:
Santoprene® może być stosowany tylko z nietłustymi, beztłuszczowymi produktami spożywczymi lub alkoholami do 15%.
Niezwilżone części zewnętrzne Stal nierdzewna serii 300, aluminium (A380), poliester
(etykiety), pianka LDPE (uszczelka)
Waga
Modele FD2, FW2 89,3 funta (40,3 kg)
Modele FA2. 33,6 kg (83 funty)
