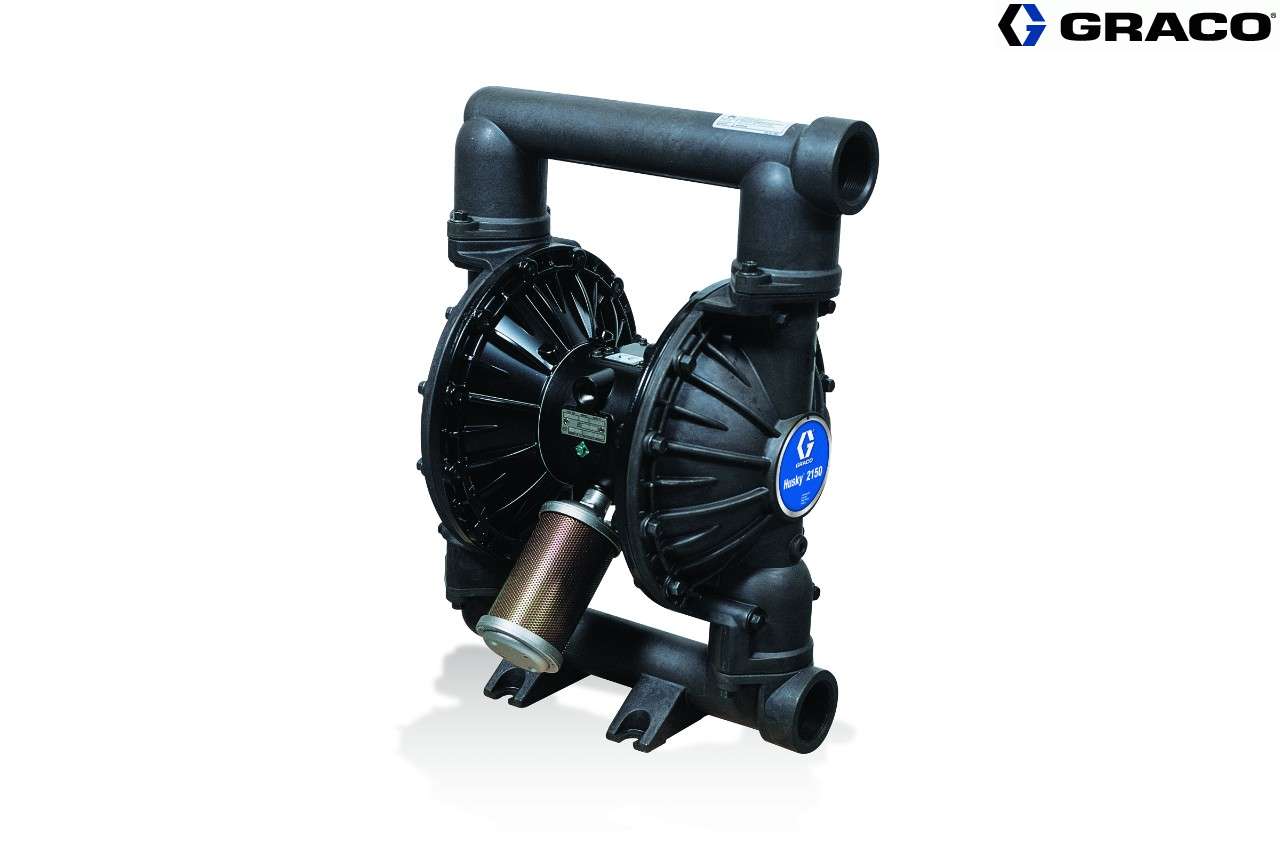

Opis
Pompa z podwójną membraną Husky 2150 jest wyposażona w zawór powietrza zapewniający działanie bez przeciążeń i przy niskiej pulsacji, co zapewnia płynne i szybkie przełączanie.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 2150
Ogólne zwiększenie wydajności pracy (do 40% wyższy poziom wydajności)
Najwyższa prędkość cieczy w swojej klasie
Nawet 5-krotnie dłuższy okres eksploatacji przepony w porównaniu do innych sterowanych powietrzem pomp z przeponą
Rozszerzona oferta materiałów pozwalająca na niezliczone zastosowania
Pompa zawiera mniej części, niż konkurencyjne produkty, a cały zawór pneumatyczny jest dostępny z zewnątrz, umożliwiając szybkie i łatwe serwisowanie bez konieczności zdejmowania pompy
Dane techniczne
Pneumatyczna pompa membranowa Husky 2150
Maksymalne ciśnienie robocze płynu 8 bar, 0.8 MPa
Zakres działania ciśnienia powietrza 1.4-8 bar, 0.14-0.8 MPa

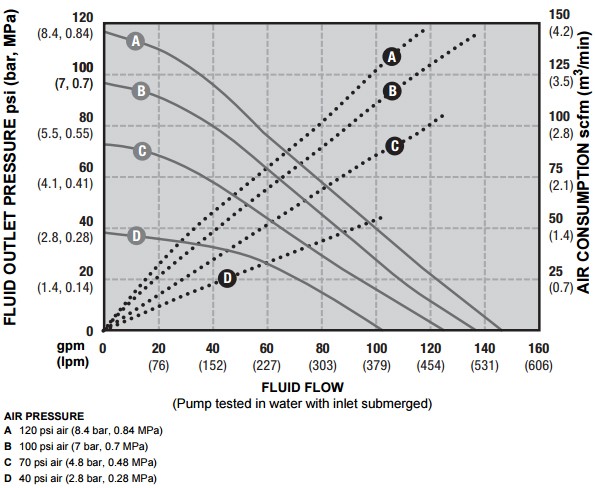

Maksymalne zużycie powietrza 175 scfm (patrz tabela instrukcji obsługi)
Zużycie powietrza przy 70 psi (0,48 MPa, 4,8 bar) / 60 gpm 60 scfm (patrz tabela instrukcji obsługi)
Maksymalna dostawa swobodna 568 l / min
Maksymalna prędkość pompy 145 kopii / min
Galony (litry) na cykl 3,90 l
Maksymalna wysokość ssania 5,48 m mokry lub suchy
Maksymalne rozmiary pompowalnych ciał stałych 6.3 mm
Maksymalny poziom hałasu * przy 100 psi (7,0 barów, 0,7 MPa) i 50 cpm 90 dBa
Poziom mocy akustycznej, moc akustyczna zmierzona zgodnie z normą ISO 9216. 103 dBa
Poziom hałasu przy 70 psi (4,8 bar, 0,48 MPa) i 50 cpm, poziomy hałasu zmierzone przy pompie zamontowanej na podłodze za pomocą zestawu gumowej stopy 236452. 85 dBa
Maksymalna temperatura pracy
Modele z membranami PTFE 93,3 ° C
Modele z innymi membranami 65,5 ° C
Rozmiar wlotu powietrza 1/2 npt (f)
Rozmiar wlotu płynu 2 w npt (f)
Rozmiar wylotu płynu 2 w npt (f)
Części mokre różnią się w zależności od modelu. Zobacz instrukcję.
Suche części zewnętrzne : Aluminium, stal nierdzewna 302 i 316, poliester (etykiety)
Waga
Pompy aluminiowe 26.3 kg
Pompy ze stali nierdzewnej z aluminiową częścią środkową 50.3 kg
Pompy z żeliwa sferoidalnego z częścią środkową ze stali nierdzewnej 59.0 kg
Pompy ze stali nierdzewnej z częścią środkową ze stali nierdzewnej 61.0 kg
Pneumatyczna pompa membranowa Husky 2150
Maksymalne ciśnienie robocze płynu 8 bar, 0.8 MPa
Zakres działania ciśnienia powietrza 1.4-8 bar, 0.14-0.8 MPa,
Maksymalne zużycie powietrza 5 m³ / min
Zużycie powietrza 1,7 m3 / min przy 4,8 bara, 0,48 MPa, 227 l / min
Maksymalna dostawa swobodna 568 l / min
Maksymalna prędkość pompy 145 kopii / min
Galony (litry) na cykl 3,90 l
Maksymalna wysokość ssania 5,48 m mokry lub suchy
Maksymalne rozmiary pompowalnych ciał stałych 6.3 mm
Maksymalny poziom hałasu * przy 100 psi (7,0 barów, 0,7 MPa) i 50 cpm 90 dBa
Poziom mocy akustycznej * 103 dBa
Poziom hałasu * przy 70 psi (4,8 bar, 0,48 MPa) i 50 cpm 85 dBa
Maksymalna temperatura pracy 65,5 ° C
Rozmiar wlotu powietrza 1/2 npt (f)
Rozmiar wlotu płynu 2 w podniesionym kołnierzu twarzowym
Rozmiar wylotu płynu 2 w podniesionym kołnierzu twarzowym
Części zwilżane różnią się w zależności od modelu. Zobacz instrukcję.
Suche części zewnętrzne
Aluminium, stal nierdzewna 302 i 316, poliester (etykiety)
Waga
Pompy polipropylenowe z aluminiową częścią środkową 22 kg
Pompy PVDF z aluminiową częścią środkową 31 kg
Pompy polipropylenowe z częścią środkową ze stali nierdzewnej 32 kg
Pompy PVDF z częścią środkową ze stali nierdzewnej 41 kg
® i Santoprene ® są zastrzeżonymi znakami towarowymi firmy Monsanto Co. Loctite ® jest zastrzeżonym znakiem towarowym korporacji Loctite. * Poziomy hałasu zmierzone za pomocą pompy zamontowanej na podłodze za pomocą zestawu gumowej stopy 236452. Moc akustyczna zmierzona zgodnie z normą ISO 9216.
Zastosowanie
Smarowanie
Cyrkulacja farb
Transport chemikaliów
Transport oleju
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Pompowanie
Transfer płynów
