Opis

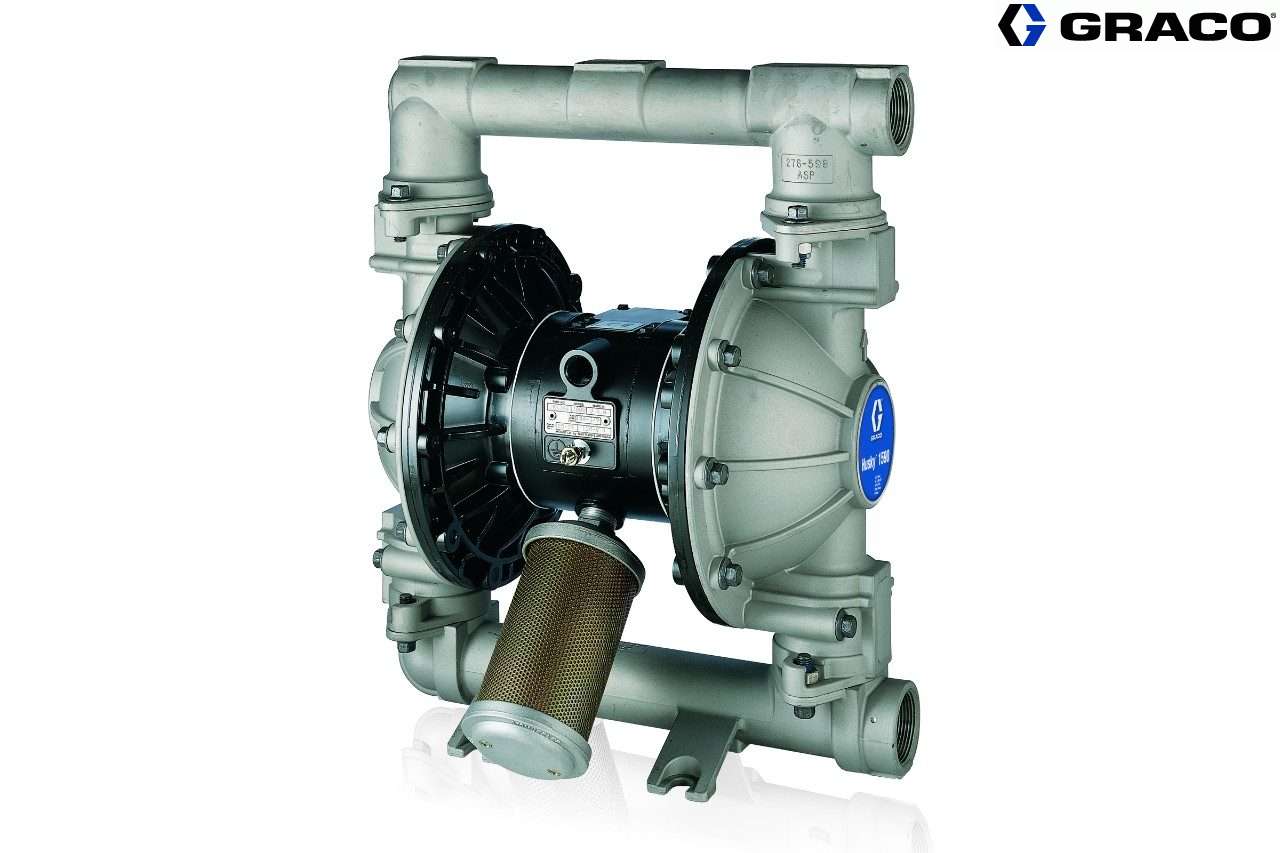

Ta pompa z podwójną membraną 1,5 cala jest wyposażona w opatentowany, zapewniający wysoką jakość działania zamknięty, centralny zawór powietrza, który można serwisować online, oraz sekcję powietrzną wyposażoną w powłokę epoksydową, przeznaczoną do pracy w trudnych warunków otoczenia.
Sterowana powietrzem pompa z przeponą 1590 jest wyposażona w opatentowany, zapewniający wysoką jakość działania zamknięty centralny zawór powietrza, który można serwisować bez demontażu, oraz sekcję powietrzną wyposażoną w powłokę epoksydową, przeznaczoną do pracy w trudnych warunków otoczenia.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 1590
Do 5 razy dłuższy okres eksploatacji przepony w porównaniu z innymi sterowanymi powietrzem pompami z przeponą tej samej klasy
Rozszerzona oferta materiałów pozwalająca na niezliczone zastosowania
Pompa zawiera mniej części, niż konkurencyjne produkty, a zawór pneumatyczny jest dostępny z zewnątrz, umożliwiając szybkie i łatwe serwisowanie bez konieczności zdejmowania pompy
Oferowana w konfiguracji ATEX.
Dane techniczne
Pneumatyczna pompa membranowa Husky 1590 z aluminium i stali nierdzewnej
Maksymalne ciśnienie robocze płynu 8 bar, 0.8 MPa
Zakres działania ciśnienia powietrza 1.4-8 bar, 0.14-0.8 MPa
Maksymalne zużycie powietrza 125 scfm

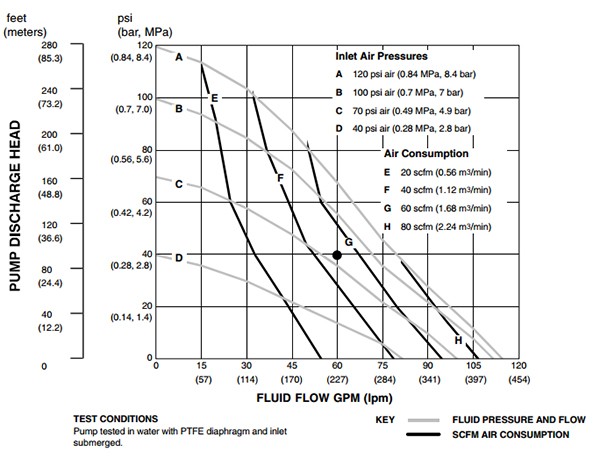

Zużycie powietrza przy 70 psi / 60 gpm 50 scfm (patrz tabela instrukcji obsługi)
Maksymalna dostawa swobodna 378,5 l / min
Maksymalna prędkość pompy 200 cpm
Galony (litry) na cykl 1,9 l
Maksymalna wysokość ssania 5,48 m mokry lub suchy
Maksymalne rozmiary pompowalnych ciał stałych 4.8 mm
* Maksymalny poziom hałasu przy 100 psi, pełny przepływ 94 dBa
* Poziom mocy akustycznej 108 dBa
* Poziom hałasu przy 70 psi, 50 cykli / min 72 dBa
Maksymalna temperatura pracy
Modele bez membran PTFE 65,5 ° C
Modele z membranami PTFE 93,3 ° C
Rozmiar wlotu powietrza 0,5 npt (f)
Rozmiar wlotu płynu 1,5 npt (f)
Rozmiar wylotu płynu 1,5 npt (f)
Części mokre
Różni się w zależności od modelu, patrz instrukcja obsługi
Suche części zewnętrzne
Aluminium, stal nierdzewna 302, 316, poliester (etykiety)
Waga
Pompy aluminiowe 15.2 kg
Pompy ze stali nierdzewnej z aluminiową częścią środkową 32.7 kg
Pompy ze stali nierdzewnej z częścią środkową ze stali nierdzewnej. 40 kg
Geolast® jest zastrzeżonym znakiem towarowym Exxon Mobil Chemical Co. Santoprene® jest zastrzeżonym znakiem towarowym firmy Monsanto Co. Loctite® jest zastrzeżonym znakiem towarowym korporacji Loctite. * Poziomy hałasu zmierzone za pomocą pompy zamontowanej na podłodze za pomocą gumowej stopki 236452. * Moc akustyczna zmierzona zgodnie z normą ISO 9216.
Pompy membranowe z napędem pneumatycznym Husky 1590 z polipropylenu i PVDF
Maksymalne ciśnienie robocze płynu 8.4 bar, 0.84 MPa
Zakres działania ciśnienia powietrza 1.4-8.4 bar, 0.14-0.84 MPa
Maksymalne zużycie powietrza 125 scfm
Zużycie powietrza przy 70 psi / 60 gpm 50 scfm (patrz tabela w instrukcji)
Maksymalna dostawa swobodnego przepływu 378,5 l / min
Maksymalna prędkość pompy 200 cpm
Galony (litry) na cykl 1,9 l
Maksymalna wysokość ssania 5,48 m mokry lub suchy
Maksymalne rozmiary pompowalnych ciał stałych 4.8 mm
* Maksymalny poziom hałasu przy 100 psi, 50 cpm 94 dBa
Poziom mocy akustycznej 108 dBa
* Poziom hałasu przy 70 psi 50 cykli / min 72 dBa
Maksymalna temperatura pracy 65,5 ° C
Rozmiar wlotu powietrza 1/2 npt (f)
Rozmiar wlotu płynu 1–1 / 2 cala, podniesiony kołnierz czołowy
Rozmiar wylotu płynu 1–1 / 2 cala, podniesiony kołnierz czołowy
Części mokre
Różni się w zależności od modelu. Zobacz instrukcję.
Suche części zewnętrzne
Aluminium, poliester 302 i stal nierdzewna 316 (etykiety)
Waga
Pompy polipropylenowe z aluminiową częścią środkową 16 kg
Pompy PVDF z aluminiową częścią środkową 22 kg
Pompy polipropylenowe Plus ze środkową sekcją ze stali nierdzewnej 23 kg
Pompy PVDF z częścią środkową ze stali nierdzewnej 30 kg
® i Santoprene® są zastrzeżonymi znakami towarowymi firmy Monsanto Co. Loctite® jest zastrzeżonym znakiem towarowym korporacji Loctite. * Poziomy hałasu zmierzone za pomocą pompy zamontowanej na podłodze za pomocą zestawu gumowej stopy 236452. Moc akustyczna zmierzona zgodnie z normą ISO 9216.
Zastosowanie
Cyrkulacja farb
Transport chemikaliów
Transport oleju
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Pompowanie
Transfer płynów
