Opis
Ta pompa wyporowa z podwójną membraną 1/4 cala jest wyposażona w prawdziwe, formowane membrany wykonane z PTFE i Santoprene, dzięki czemu zapewnia większą wydajność. Jest dostępna w wersjach wykonanych z polipropylenu, uziemialnego acetalu i PVDF.

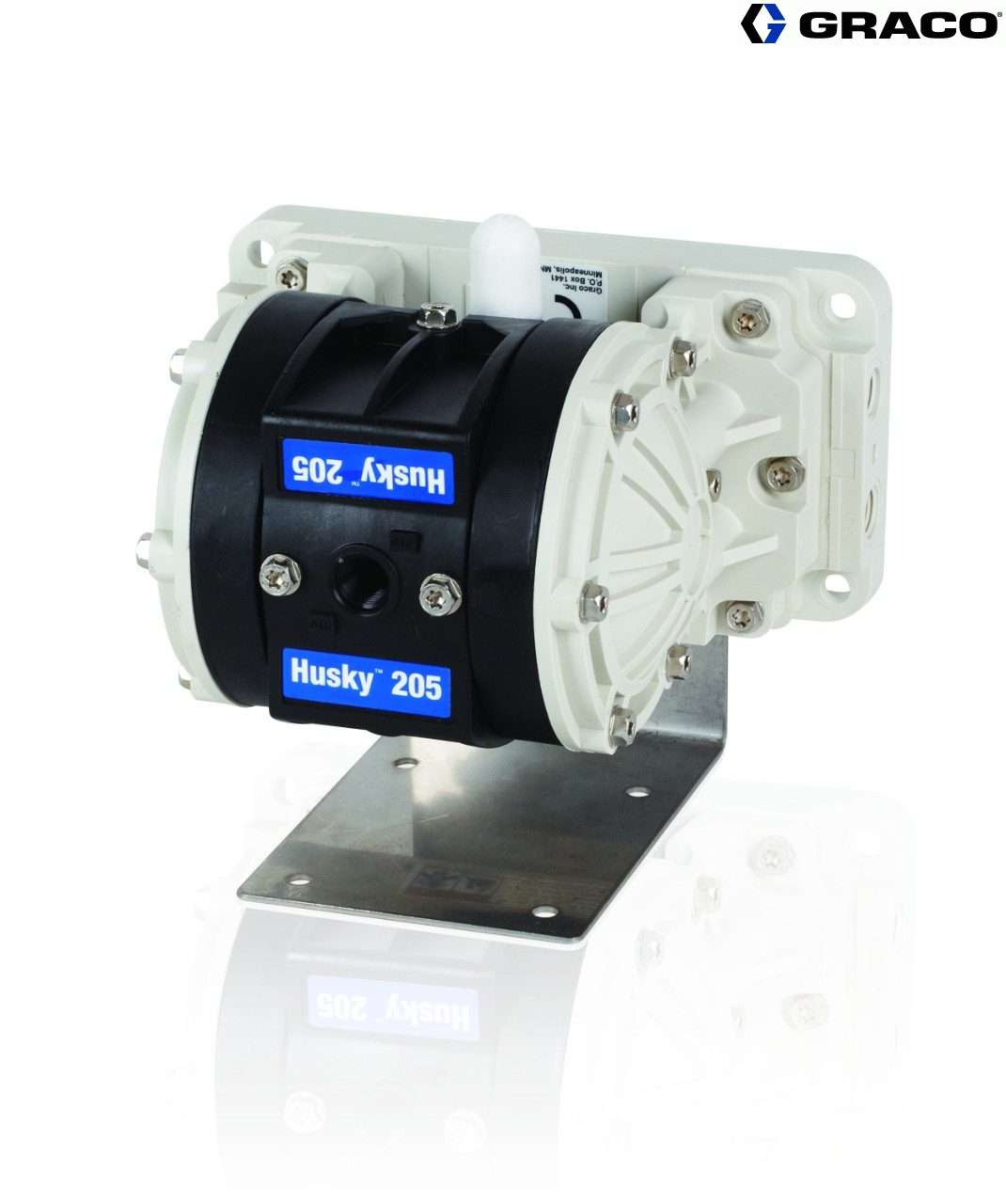

Sterowana powietrzem pompa z przeponą Husky 205 zawiera sprężynowe zawory zwrotne, zapewniające doskonałe zalewanie w dowolnej konfiguracji montażu.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 205
Przepony typu True-formed z PTFE i tworzywa Santoprene, zapewniające wyższy poziom wydajności
Zawory zwrotne wyposażone w sprężyny umożliwiają pracę pompy z przeponą w każdym położeniu
Wymienny wlot i wylot
Opcjonalne zdalne sterowanie przy użyciu zewnętrznego kontrolera
Dane techniczne
Husky 205 Air-Operated Diaphragm Pump
Maximum fluid working pressure 7 bar, 0.7 MPa
Maximum/minimum air pressure7 bar, 0.7 MPa/1.4 bar, 0.14 MPa
Maximum fluid flow18.9 lpm
Maximum pump speed320 (dry) cpm, 250 (wet) cpm
Volume per stroke*23 cc
Volume per cycle*46 cc
Maximum suction lift dry2.5 to 3 m
Maximum size pumpable solids1.5 mm
Maximum operating temperature82°C
Maximum air consumption0.252 m³/min
Air inlet size**1/4 bsp(f)
Fluid inlet size**1/4 bsp(f)
Fluid outlet size**1/4 bsp(f)
Air exhaust port size**1/4 bsp(f)
Weight
Polypropylene Pump0.9 kg
Acetal Pump1.1 kg
PVDF Pump1.3 kg
Wetted parts (housings, diaphragms, check valves)
Polypropylene Pump
Glass-filled polypropylene, PTFE, polypropylene
Acetal Pump
Acetal with SST fibers, PTFE, acetal
PVDF Pump
PVDF, PTFE, PVDF
Sound power level (pressure) (per ANSI STD S12.1)
at 100 psi (7 bar, 0.7 MPa)75.5 dBa
at 70 psi (4.9 bar, 0.49 MPa)72.0 dBa
at 40 psi (2.8 bar, 0.28 MPa)68.2 dBa
Sound power level (intensity) (per ANSI STD S12.1)
at 100 psi (07 bar, .7 MPa)84.5 dBa
at 70 psi (4.9 bar, 0.49 MPa)81.1 dBa
at 40 psi (2.8 bar, 0.28 MPa)76.6 dBa
* Volume per cycle may vary based on suction condition, discharge head, air pressure, and fluid. ** Hybrid thread allows for either 1/4 npt or 1/4 bsp fitting. PVDF is a registered trademark of Atochem North America, Incorporated. Schrader Bellows® is a registered trademark of Schrader Bellows. Santoprene® is a registered trademark of the Monsanto Company.
Zastosowanie
Transport chemikaliów
Transport oleju
Transport materiałów o niskiej lepkości
