Opis
Ta pompa z podwójną membraną 3/4 cala jest wyposażona w zapewniający zdalne sterowanie zewnętrzny kontroler i jest dostępna w wersjach wykonanych z aluminium i stali nierdzewnej 316.

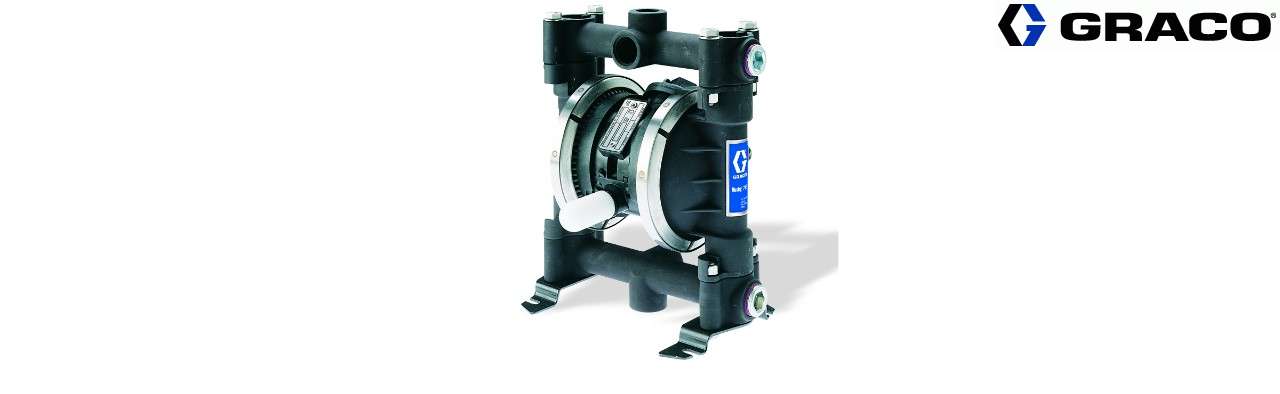

Sterowana powietrzem pompa z przeponą Husky 716 wyposażona jest w zewnętrzny sterownik, który umożliwia zdalne sterowanie.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 716
Wersje z króćcem centralnym i końcowym
Brak uszczelnień mechanicznych, powodujących wycieki cieczy czy awarie
Praca z hałasem mniejszym niż 85 dBa z funkcją łatwego w użyciu, zdalnego tłumika umożliwiającego dodatkowe ograniczenie hałasu
Łatwe w serwisowaniu zawory powietrza i blokady kulowe
Dane techniczne
Pneumatyczne pompy membranowe Husky 716
Maksymalne ciśnienie robocze płynu 7 bar, 0.7 MPa
Zakres roboczy ciśnienia powietrza 2.1 to 7 bar, 0.2 to 0.7 MPa
Maksymalne zużycie powietrza 0,672 m³ / minutę
Maksymalna dostawa swobodna 61 lpm
Maksymalna prędkość pompy 400 cpm
Galony (litry) na cykl 0.15
Maksymalna wysokość ssania (woda z kulkami Buna) 4,5 m suchej, 7,6 m mokrej
Maksymalne rozmiary pompowalnych ciał stałych 2.5 mm
Zakres temperatur roboczych (temperatury te oparte są wyłącznie na obciążeniach mechanicznych i mogą ulec znacznej zmianie przez pompowanie niektórych chemikaliów. Skonsultuj się z przewodnikami technicznymi, aby uzyskać kompatybilność chemiczną i limity temperatur, lub skontaktuj się z dystrybutorem Graco. Santoprene® jest zastrzeżonym znakiem towarowym firmy Monsanto. Loctite ® jest zastrzeżonym znakiem towarowym firmy Loctite Corporation).
Minimum, wszystkie pompy 4 ° C
Maksymalnie pompy acetalowe 82 ° C
Maksymalnie pompy polipropylenowe 66 ° C
Maksymalnie, pompy aluminiowe, ze stali nierdzewnej, PVDF 107 ° C
Poziom mocy akustycznej (mierzony zgodnie z normą ISO 9614–2)
Przy 70 psi (4,8 bar, 0,48 MPa) przy 50 cyklach na minutę 77 dB (A)
Przy 100 psi (7 barów, 0,7 MPa) przy maksymalnych cyklach na minutę 95 dB (A)
Poziom ciśnienia akustycznego (mierzony 1 m od pompy)
Przy 70 psi (4,8 bar, 0,48 MPa) przy 50 cyklach na minutę 67 dB (A)
Przy 100 psi (7 barów, 0,7 MPa) przy maksymalnych cyklach na minutę 85 dB (A)
Rozmiary wlotowe / wylotowe
Rozmiar wlotu powietrza 1/4 npt (f)
Rozmiar portu wylotowego powietrza 3/8 npt (f)
Rozmiar wlotu płynu 3/4 npt (f), bspt (f) lub bspp (f)
Rozmiar wylotu płynu 3/4 npt (f), bspt (f) lub bspp (f)
Części mokre (oprócz materiałów na kulki, gniazda i membrany, które różnią się w zależności od pompy)
Pompy aluminiowe aluminium, stal nierdzewna, PTFE, stal ocynkowana
Pompy ze stali nierdzewnej Stal nierdzewna 316, PTFE
Suche części zewnętrzne
Wszystkie pompy : polipropylen, stal nierdzewna, poliester (etykiety), mosiądz niklowany, stal pokryta żywicą epoksydową (stopy)
Waga
Pompy aluminiowe 3.9 kg
Pompy ze stali nierdzewnej 8.2 kg
Zastosowanie
Transport chemikaliów
Transport oleju
Transport materiałów o niskiej lepkości
Automatyczne systemy smarowania
