Opis

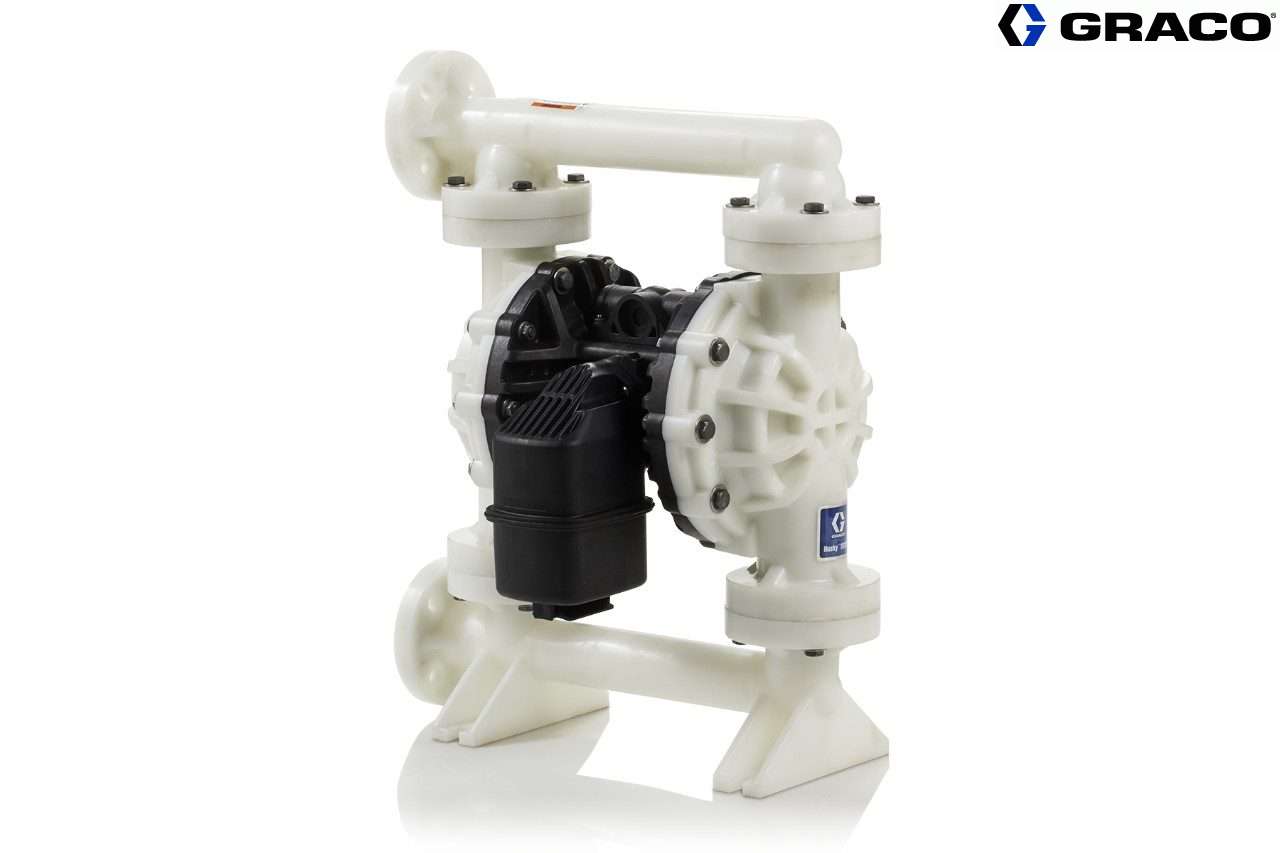

Wyróżnikami naszej nowej pompy pneumatycznej Husky 15120 z podwójną membraną są jednoelementowa polipropylenowa sekcja środkowa zapewniająca zwiększoną niezawodność i zgodność chemiczną oraz opatentowany i odznaczający się wysoką niezawodnością modułowy zawór powietrza, który można serwisować bez demontażu z urządzenia. Ulepszenia konstrukcyjne obejmują ramę z nałożoną wytłoczką o dopasowanym kształcie, zapewniającą poprawę niezawodności i pomagającą w eliminacji wycieków cieczy oraz zmodernizowany projekt membrany, dzięki któremu natężenie przepływu wzrosło do 454 l/min (120 gal/min) i pompa należy do najbardziej wydajnych na rynku.
Sterowana powietrzem pompa z przeponą Husky 15120 jest wyposażona w zawór powietrza zapewniający działanie bez przeciążeń i przy niskiej pulsacji, co zapewnia płynne i szybkie przełączanie.
Jednoelementowa sekcja środkowa eliminuje nieszczelności i ogranicza czynności konserwacyjne przeprowadzane na pompach Husky w porównaniu do innych pomp z przeponami.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 15120
Ogólne zwiększenie wydajności pracy (do 40% wyższy poziom wydajności)
Najwyższa prędkość cieczy w swojej klasie
Nawet 5-krotnie dłuższy okres eksploatacji przepony w porównaniu do innych sterowanych powietrzem pomp z przeponą
Rozszerzona oferta materiałów pozwalająca na niezliczone zastosowania
Dane techniczne
Pneumatyczna pompa membranowa Husky 15120
Maksymalne ciśnienie robocze płynu 0.86 MPa, 8.6 bar
Zakres działania ciśnienia powietrza 0.14 to 0.86 MPa, 1.4 to 8.6 bar
Rozmiar wlotu powietrza 1/2 cala (npt (f)
Rozmiar wylotu powietrza 1 w.
Rozmiar wlotu i wylotu płynu (kołnierz ANSI / DIN) 38 mm
Maksymalna wysokość ssania (zmniejszona, jeśli kule nie osadzają się dobrze z powodu uszkodzonych piłek lub siedzeń, lekkich piłek lub ekstremalnej prędkości jazdy na rowerze) Mokry: 9,4 m, Suchy: 4,9 m
Maksymalne rozmiary pompowalnych ciał stałych 6.3 mm
Minimalna temperatura powietrza do pracy i przechowywania. UWAGA: Narażenie na ekstremalnie niskie temperatury może spowodować uszkodzenie części z tworzywa sztucznego. 0 ° C
Zużycie powietrza 1,2 m³ / min przy 0,48 MPa, 4,8 bar, 227 l / min
Maksymalne zużycie powietrza 2,4 m³ / min
Hałas (dBa): Moc akustyczna zmierzona zgodnie z ISO-9614–2. Ciśnienie akustyczne zostało przetestowane w odległości 1 m od urządzenia.
Moc akustyczna 90,9 przy 4,8 bar i 50 cpm, 102,1 przy 7,0 bar i pełny przepływ
Ciśnienie akustyczne 83,6 przy 4,8 bar i 50 cpm, 95,7 przy 7,0 bar i pełny przepływ
Przepływ płynu na cykl
1-częściowe przepony śrubowe 2,4 litra
2-częściowe przepony śrubowe 2,5 litra
Overmolded przepony 2,3 litra
Maksymalna dostawa swobodna
1-częściowe przepony śrubowe 462 l / min
2-częściowe przepony śrubowe 454 l / min
Overmolded przepony 435 l / min
Maksymalna prędkość pompy
1-częściowe przepony śrubowe 192 cykli na minutę
2-częściowe przepony śrubowe 183 cykli na minutę
Overmolded przepony 195 cykli na minutę
Waga
Polipropylen 25.9 kg
PVDF 33.6 kg
Części mokre
Części mokre obejmują materiały wybrane dla opcji gniazda, kuli i membrany, a także materiał konstrukcyjny pompy: polipropylen lub PVDF
Suche części zewnętrzne stal nierdzewna, polipropylen
Zastosowanie
Cyrkulacja farb
Transport chemikaliów
Transport oleju
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Pompowanie
Transfer płynów
