Opis

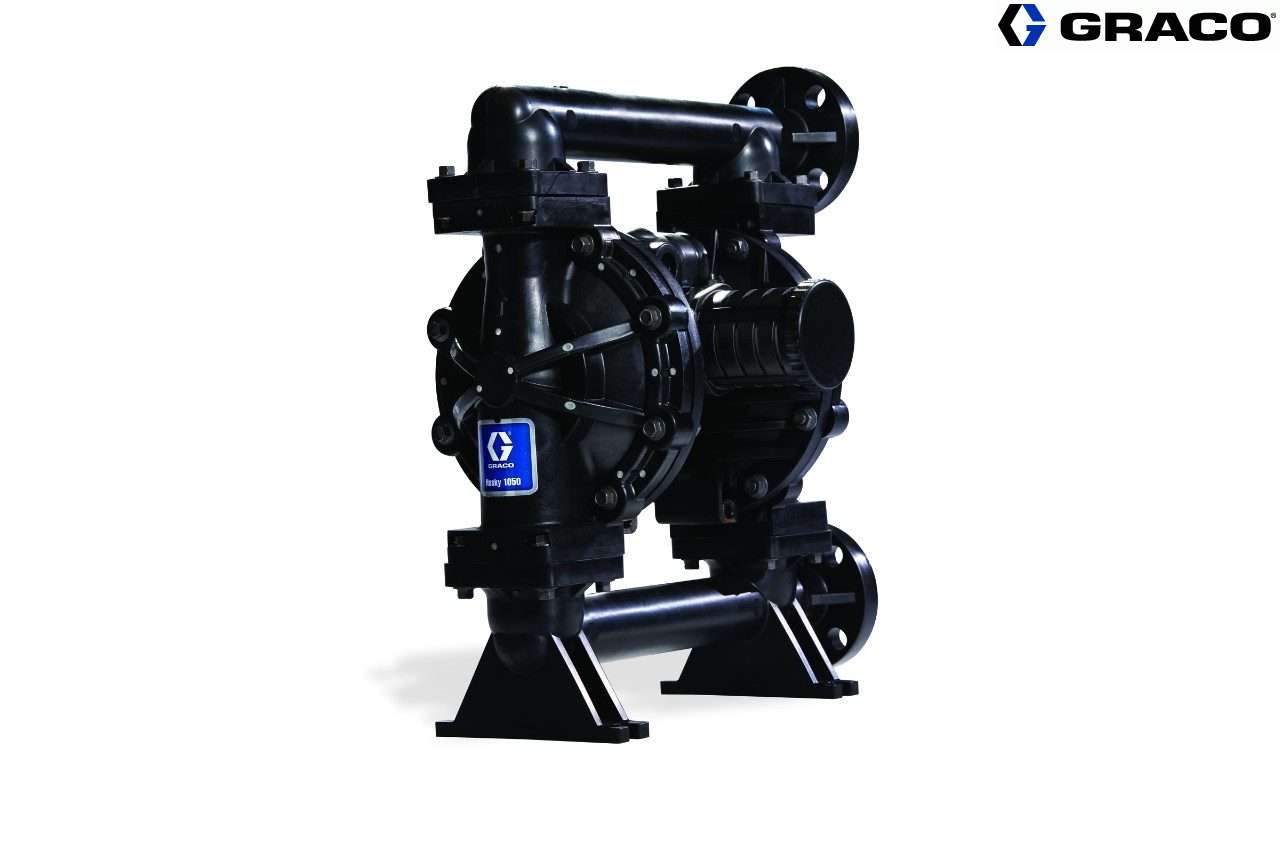

Nasza 25,4 mm (1-calowa) pompa z podwójną membraną Husky 1050 jest wyposażona w zawór powietrza zapewniający działanie bez przeciążeń i przy niskiej pulsacji, co zapewnia płynne i szybkie przełączanie. Wyloty cieczy dostępne w aluminium, polipropylenie, przewodzącym polipropylenie, PVDF, stali nierdzewnej i hastelloy.
Sterowana powietrzem pompa z przeponą Husky 1050 jest wyposażona w zawór powietrza zapewniający działanie bez przeciążeń i przy niskiej pulsacji, co zapewnia płynne i szybkie przełączanie.
Jednoelementowa sekcja środkowa eliminuje nieszczelności i ogranicza czynności konserwacyjne przeprowadzane na pompach Husky w porównaniu do innych pomp z przeponami.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 1050
Nawet 5 razy dłuższy okres eksploatacji przepony w porównaniu z innymi sterowanymi powietrzem pompami z przeponą tej samej klasy
Rozszerzona oferta materiałów pozwalająca na niezliczone zastosowania
Wyposażone w sprężyny i dostępne od zewnątrz zawory pilotowe, zapewniające szybszą wymianę i ograniczenie pulsacji.
Oferowana w konfiguracji ATEX.
Dane techniczne
Pneumatyczna pompa membranowa Husky 1050
Maksymalne ciśnienie robocze płynu 8.6 bar, 0.86 MPa
Zakres działania ciśnienia powietrza 1.4-8.6 bar, 0.14-0.86 MPa
Przemieszczenie płynu na cykl 0,64 l
Zużycie powietrza
0,7 m³ / min przy 4,8 bar, 0,48 MPa, 76 l / min
Maksymalne wartości dla wody jako czynnika w zanurzonych warunkach wlotowych w temperaturze otoczenia:
Maksymalne zużycie powietrza 1,9 m³ / min
Maksymalna dostawa swobodna 189 lpm
Maksymalna prędkość pompy 280 cpm
Maksymalna wysokość ssania (różni się w zależności od wyboru i zużycia kulki / gniazda, prędkości roboczej, właściwości materiału i innych zmiennych)
4,9 m suchej, 8,8 m mokrej
Maksymalne rozmiary pompowalnych ciał stałych 3.2 mm
Zalecana szybkość cyklu dla ciągłego użytkowania 93 - 140 cpm
Zalecana szybkość cyklu dla systemów cyrkulacyjnych 20 cykli / min
Moc dźwięku *
przy 70 psi (4,8 bar, 0,48 MPa) i 50 cpm 78 dBa
przy 100 psi (7,0 barów, 0,7 MPa) i pełnym przepływie 90 dBa
Ciśnienie akustyczne **
przy 70 psi (4,8 bar, 0,48 MPa) i 50 cpm 84 dBa
przy 100 psi (7,0 barów, 0,7 MPa) i pełnym przepływie 96 dBa
Rozmiar wlotu powietrza 1/2 npt (f)
Rozmiar wlotu płynu
Aluminium (1050A), Hastelloy (1050H) lub stal nierdzewna (1050S) 1 w npt (f) lub 1 w bspt
Poli przewodzący (1050C), polipropylenowy (1050P) lub PVDF (1050F) 1 w kołnierzu ANSI / DIN o podwyższonej powierzchni
Rozmiar wylotu płynu
Aluminium (1050A), Hastelloy (1050H) lub stal nierdzewna (1050S) 1 w npt (f) lub 1 w bspt
Poli przewodzący (1050C), polipropylenowy (1050P) lub PVDF (1050F)1 w kołnierzu ANSI / DIN o podwyższonej powierzchni
Waga
Aluminium (1050A) 10.5 kg
Przewodzący polipropylen (1050C) i polipropylen (1050P) 8.2 kg
Hastelloy (1050H) 18.6 kg
PVDF (1050F) 11.8 kg
Stal nierdzewna (1050S) z przewodzącym środkiem polipropylenowym 16.5 kg
Stal nierdzewna (1050S) z centrum polipropylenu 16.9 kg
Stal nierdzewna (1050S) z aluminiowym środkiem 18.8 kg
Części mokre obejmują materiały wybrane dla opcji gniazda, kuli i membrany, a także materiał konstrukcyjny pompy
1050A Aluminium
1050H Hastelloy
1050C i 1050P Polipropylen
1050 F. PVDF
1050S Stal nierdzewna
Suche części zewnętrzne
Aluminium (1050A) aluminium, stal węglowa powlekana
Hastelloy (1050H) hastelloy, stal nierdzewna, polipropylen lub aluminium (jeśli jest stosowany w części środkowej)
Plastik (1050P, 1050C i 1050F) stal nierdzewna, polipropylen
Stal nierdzewna (1050S) stal nierdzewna, polipropylen lub aluminium (jeśli są stosowane w części środkowej)
Informacje referencyjne
Maksymalny czas przechowywania (zależy od warunków) 2 lata
Maksymalny okres użytkowania (zależy od warunków pracy i konserwacji) 10 lat
Współczynnik efektywności energetycznej (różni się w zależności od konfiguracji pompy, parametrów pracy i materiału)
Zużyte 1,61 l powietrza / 1 l płynu przepompowanego pod ciśnieniem 4,8 bara
* Moc akustyczna zmierzona zgodnie z ISO-9614–2. ** Testowano ciśnienie akustyczne w odległości 1 m od urządzenia. Wszystkie znaki towarowe wymienione w tym podręczniku są własnością ich właścicieli.
Zastosowanie
Smarowanie
Cyrkulacja farb
Transport chemikaliów
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Pompowanie
Transport płynów
