Opis

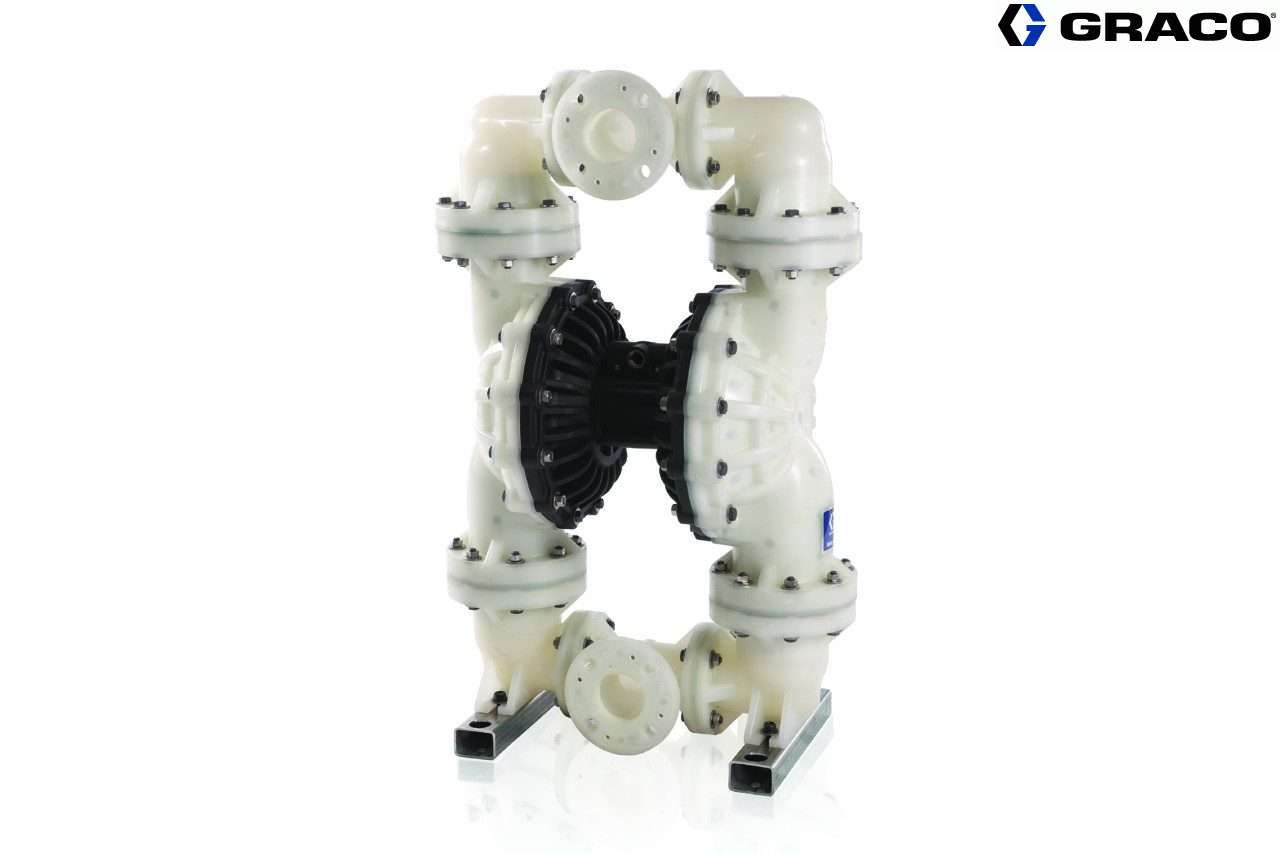

76,2 mm (3-calowa), obsługiwana sprężonym powietrzem pompa Husky 3300 z podwójną membraną charakteryzuje się czterośrubową konstrukcją, zapewniającą jednorodne ciśnienie uszczelniające oraz pracę bez wycieków materiału. Jest wyposażona w trzyczęściowy kolektor ułatwiający montaż oraz dostępna w wersjach wykonanych z aluminium, polipropylenu i stali nierdzewnej.
Sterowana powietrzem pompa z przeponą Husky 3300 jest wyposażona w zawór powietrza zapewniający działanie bez przeciążeń i przy niskiej pulsacji, co zapewnia płynne i szybkie przełączanie.
Jednoelementowa sekcja środkowa eliminuje nieszczelności i ogranicza czynności konserwacyjne przeprowadzane na pompach Husky w porównaniu do innych pomp z przeponami.
Zalety sterowanych powietrzem pomp z podwójną membraną Husky 3300
Ogólne zwiększenie wydajności pracy (do 40% wyższy poziom wydajności)
Najwyższa prędkość cieczy w swojej klasie
Nawet 5-krotnie dłuższy okres eksploatacji przepony w porównaniu do innych sterowanych powietrzem pomp z przeponą
Rozszerzona oferta materiałów pozwalająca na niezliczone zastosowania
Oferowana w konfiguracji ATEX.
Dane techniczne
Pneumatyczna pompa membranowa Husky 3300
Maksymalne ciśnienie robocze płynu
Aluminium lub stal nierdzewna z aluminiową częścią środkową 0.86 MPa, 8.6 bar
Polipropylen lub stal nierdzewna z środkową częścią z polipropylenu 0.7 MPa, 7 bar
Zakres ciśnienia powietrza **
Aluminium lub stal nierdzewna z aluminiową częścią środkową 0.14-0.86 MPa, 1.4-8.6 bar
Polipropylen lub stal nierdzewna z środkową częścią z polipropylenu 0.14-0.7 MPa, 1.4-7 bar
Zużycie powietrza
Wszystkie pompy 2,5 m³ / min przy 4,8 bar, 379 l / min
Maksymalne zużycie powietrza *
Aluminium lub stal nierdzewna z aluminiową częścią środkową 9,5 m³ / min
Polipropylen lub stal nierdzewna z środkową częścią z polipropylenu 7,8 m³ / min

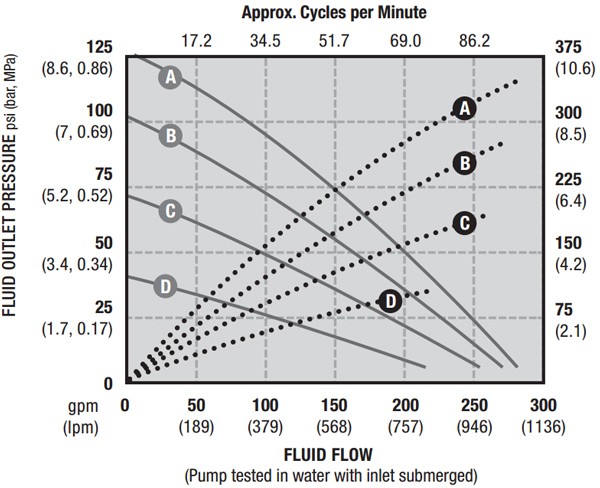

Maksymalna dostawa swobodna *
Standardowe membrany 1135 l / min przy 8,6 bar
Standardowe membrany 1059 l / min przy 7 barach
Overmolded przepony 1022 l / min przy 8,6 bar
Overmolded przepony 984 l / min przy 7 barach
Maksymalna prędkość pompy *
Standardowe membrany 103 cpm przy 8,6 bara
Standardowe membrany 97 cpm przy 7 barach
Overmolded przepony 135 cpm przy 8,6 bara
Overmolded przepony 130 cpm przy 7 barach
Maksymalna wysokość ssania (różni się w zależności od wyboru i zużycia kulki / gniazda, prędkości roboczej, właściwości materiału i innych zmiennych) *
Suchy 4,9 metra
Mokro 9,4 metra
Zalecana szybkość cyklu dla pracy ciągłej 35-50 cpm
Zalecana szybkość cyklu dla systemów cyrkulacyjnych 20 kopii / min
Maksymalne rozmiary pompowalnych ciał stałych 13 mm
Przepływ płynu na cykl **
Standardowe membrany 11,0 l
Overmolded przepony 7,6 l
Temperatura otoczenia
Minimalna temperatura powietrza do pracy i przechowywania. UWAGA: Narażenie na ekstremalnie niskie temperatury może spowodować uszkodzenie części z tworzywa sztucznego 0 ° C
Noise (dBa)***
Moc akustyczna 99,1 przy 3,4 bar i 50 cpm 106,1 przy 8,6 bar i pełny przepływ
Ciśnienie akustyczne 91,5 przy 3,4 bar i 50 cpm, 98,2 przy 8,6 bar i pełny przepływ
Rozmiary wlotowe / wylotowe
Wlot płynu - polipropylen 3 cale Kołnierz ANSI / DIN
Wlot płynu - aluminium 3 cale-8 npt lub 3 cale-11 bspt z kołnierzem 3 cale ANSI / DIN
Wlot płynu - stal nierdzewna 3 cale-8 npt lub 3 cale-11 bspt
Wlot powietrza - wszystkie pompy 3/4 in. Npt (f)
Części zwilżone
Wszystkie pompy
Materiały wybrane dla opcji gniazda, kuli i membrany oraz materiał konstrukcyjny pompy - aluminium, polipropylen lub stal nierdzewna. Pompy aluminiowe mają również stal powlekaną węglem
Niezwilżone części zewnętrzne
Polipropylen
stal nierdzewna, polipropylen
Aluminium
aluminium, stal węglowa powlekana
Stal nierdzewna
stal nierdzewna, polipropylen lub aluminium (stosowane w środkowej części
Waga
Polipropylen 91 kg
Aluminium 68 kg
Stal nierdzewna 116 kg
Notatki
* Maksymalne wartości z wodą jako medium w temperaturze otoczenia. Poziom wody wynosi około 3 stóp nad pompą
** Ciśnienie początkowe i przemieszczenie na cykl mogą się różnić w zależności od warunków ssania, wysokości podnoszenia, ciśnienia powietrza i rodzaju płynu.
*** Moc akustyczna zmierzona zgodnie z ISO-9614-2. Ciśnienie akustyczne zostało przetestowane w odległości 1 m od urządzenia.
Santoprene® jest zastrzeżonym znakiem towarowym firmy Monsanto Co.
Loctite® jest zastrzeżonym znakiem towarowym Loctite Corporation
Zastosowanie
Smarowanie
Cyrkulacja farb
Transport chemikaliów
Transport oleju
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Pompowanie
Transfer płynów
