Opis
Części mające kontakt z medium odporne na korozję
Zintegrowane zabezpieczenie przed przepływem zwrotnym
Urządzenie podlega niewielkiemu zużyciu dzięki zastosowaniu wirników pływających
Prosta konserwacja silnika
Dane techniczne
Napięcie zasilania: 1~230 V, 50 Hz lub 3~400 V, 50 Hz
Rodzaj pracy – zanurzony: S1
Temperatura przetłaczanej cieczy: od 3 do 30°C
Minimalny przepływ przy silniku: 0,08 m/s
Max. zawartość piasku: 50 g/m3
Max. liczba uruchomień: 20/h
Max. głębokość zanurzenia: 200 m
Stopień ochrony: IP 68
Przyłącze tłoczne: Rp 1¼ - Rp 2
Materiały
Korpus hydrauliczny: Stal nierdzewna 1.4301
Wirniki: Noryl
Wał układu hydraulicznego: Stal nierdzewna 1.4104
Korpus silnika: Stal nierdzewna 1.4301
Wał silnika: Stal nierdzewna 1.4305
Opis/budowa

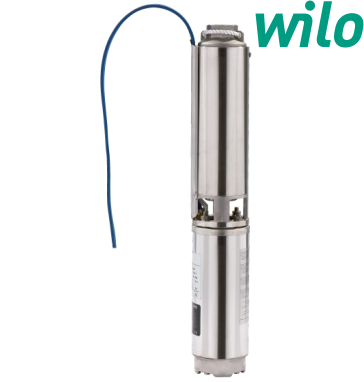

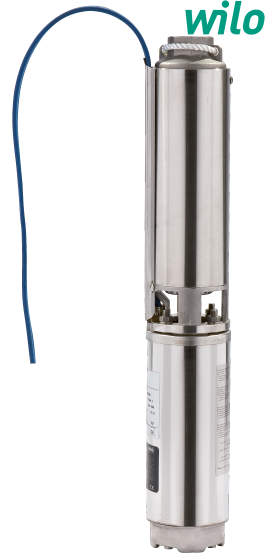

Pompa głębinowa do montażu pionowego i poziomego.
Hydraulika
Wielostopniowa pompa głębinowa z promieniowymi lub półosiowymi wirnikami o budowie segmentowej. Wbudowane zabezpieczenie przed przepływem zwrotnym. Wszystkie części mające kontakt z medium są wykonane z materiałów odpornych na korozję.
Silnik
Odporny na korozję silnik prądu przemiennego lub indukcyjny trójfazowy do rozruchu bezpośredniego. Uszczelniony, hermetycznie zalany silnik z uzwojeniem emaliowanym, impregnowany żywicą, łożyska samosmarujące, napełniony mieszaniną wody i glikolu.
Chłodzenie
Chłodzenie silnika odbywa się poprzez przetłaczane medium. Silnik musi być zawsze zanurzony podczas pracy. Przestrzegać wartości granicznych max. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. Przy montażu poziomym konieczny jest płaszcz chłodzący.
Zastosowanie
Wielostopniowa pompa głębinowa 4" w wersji z płaszczem, do montażu pionowego lub poziomegoZaopatrzenie w wodę ze studni głębinowych i cystern
Zaopatrzenie w wodę, deszczownie i nawadnianie
Podwyższanie ciśnienia
Obniżanie poziomu wody
Tłoczenie wody bez składników długowłóknistych i ściernych
