Opis
Solidne wykonanie w całości z odlewu ze stali nierdzewnej 1.4581 do zastosowania w mediach powodujących korozję
Bezpieczeństwo procesów dzięki kompleksowym urządzeniom kontrolnym.
Wodoszczelny na całej długości wpust na kabel
Niewielkie drgania i długi czas eksploatacji dzięki wysokiej jakości komponentów
Możliwość dostosowania wersji do zapotrzebowań Klienta.
Dane techniczne
Napięcie zasilania: 3~400 V, 50 Hz
Rodzaj pracy – zanurzony: S1
Stopień ochrony: IP68
Max. temperatura przetłaczanej cieczy: od 3 do 40°C, wyższe temperatury na zapytanie
Swobodny przelot kuli: 35 - 45 mm.
Stale smarowane łożysko toczne
Maks. głębokość zanurzenia: 20 m
Materiały
Części korpusu: Odlew ze stali nierdzewnej 1.4581
Wirnik: Odlew ze stali nierdzewnej 1.4581
Uszczelnienie po stronie pompy: SiC/SiC
Uszczelnienie po stronie silnika: SiC/SiC
Uszczelnienia statyczne: FPM
Wał: Stal nierdzewna 1.4462
Opis/budowa

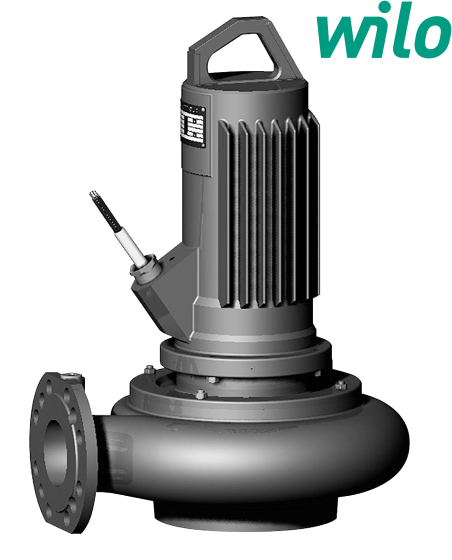

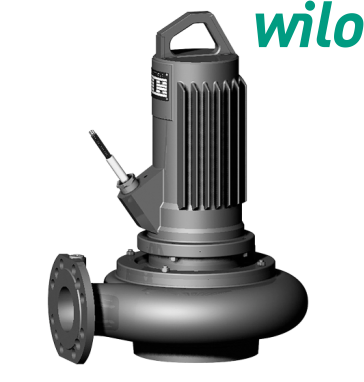

Pompa zatapialna do ścieków jako zatapialne urządzenie blokowe do ustawienia mokrego, stacjonarnego i przenośnego.
Układ hydrauliczny
Odpływ po stronie tłocznej jest wykonany w formie poziomego połączenia kołnierzowego. Maksymalnie dopuszczalna ilość substancji suchej w zależności od typu hydrauliki i wirnika wynosi max. 8%.
Stosowane są następujące kształty wirników:
Wirnik o swobodnym przepływie (W)
Wirnik jednokanałowy (E)
W zależności od typu hydrauliczne systemy jednokanałowe mogą być wyposażone w pierścień obrotowy i/lub pierścień dzielony z materiału hartowanego. Przyczyniają się one do zachowania długotrwałej, niezmiennej efektywności pracy urządzenia.
Silnik
Ciepło odpadowe z silników z chłodzeniem powierzchniowym (silników T) jest oddawane poprzez części korpusu bezpośrednio do opływającego je medium. Zanurzone silniki mogą pracować w trybie pracy ciągłej.
Uszczelnienie komory zapewnia ochronę silnika przed przedostaniem się do niego medium. Uszczelnienie jest dostępne z zewnątrz i opcjonalnie może być monitorowane za pomocą elektrody komory uszczelnienia.
Wszystkie zastosowane media są biologicznie degradowalne i nie stanowią zagrożenia dla środowiska.
Wpust na kabel silników T jest wodoszczelny na całej długości, długość kabla jest dobierana indywidualnie.
Uszczelnienie
W zależności od typu silnika dostępne są następujące wersje uszczelnienia po stronie medium oraz po stronie silnika:
Wersja G: dwa niezależnie działające uszczelnienia mechaniczne.
Wersja K: Uszczelnienie pakietowe z dwoma niezależnie działającymi uszczelnieniami mechanicznymi.
Zastosowanie
Ścieków z fekaliami
Wstępnie oczyszczonych ścieków bez fekaliów i składników długowłóknistych
Wody procesowej
Woda zanieczyszczona
