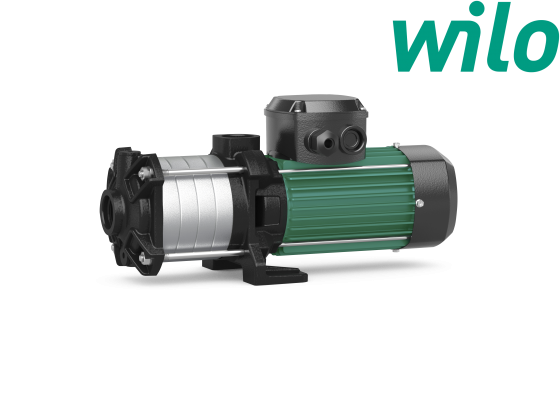

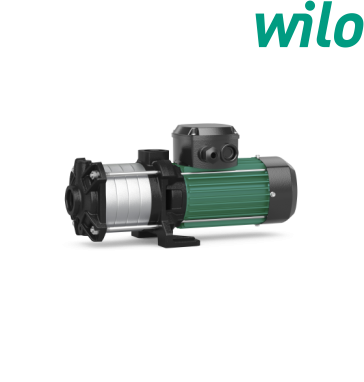

Medana CH1-LC

Opis

Duża efektywność dzięki wysokiej wydajności hydraulicznej
Wysoka niezawodność ze względu na wytrzymałość i niskie dźwięki dzięki pierścieniowi ściernemu i odpornym na korozję latarniom z powłoką kataforetyczną
Może być stosowany w temperaturze otoczenia do 50°C, a przez to w obszarze zastosowania w technologii solarnej, specjalnie do integracji systemu

Dane techniczne

Przykład:
Wilo-MEDANA CH1-LC404-5/E/A/10T
MEDANA
Nazwa produktu pompa powierzchniowa
CH
Do celów komercyjnych, pozioma
1
Wersja ze stałą prędkością obrotową
LC
Długi wał – korpus pompy z żeliwa szarego
2
Znamionowy przepływ obrotowy [m3/h] pompy pojedynczej
02
Liczba stopni pomp pojedynczych
5
Materiał korpusu GJL250
E
E = uszczelka EPDM
A
A = częstotliwość 50 Hz / jednofazowa / 230 V

B = częstotliwość 60 Hz / jednofazowa / 220 V

C = częstotliwość 60 Hz / jednofazowa / 230 V

D = częstotliwość 50 Hz / trójfazowa / 400 V

E = częstotliwość 50 Hz / trójfazowa / 230 – 400 V

F = częstotliwość 60 Hz / trójfazowa / 220 – 380 V

G = częstotliwość 60 Hz / trójfazowa / 265 – 460 V

I = częstotliwość 60 Hz / trójfazowa / 460 V
10
Ciśnienie nominalne (bar)
T
T = przyłącza gwintowane

P = przyłącza Victaulic
 Dane techniczne
Przyłącze sieciowe 1~230 V (± 10%), 50 Hz
Przyłącze sieciowe: 3~230 V-400 V (±10%), 50 Hz; 265-460 V (±10%), 60 Hz
Temperatura medium od -20 do +90°C
Max. ciśnienie robocze 10 bar
Max. ciśnienie dopływu 6 bar
Stopień ochrony IP55
Średnica nominalna przyłączy gwintowanych: od Rp 1" do Rp 1 1/4", w zależności od wersji
Materiały
Wirniki, komory stopni i korpus pompy ze stali nierdzewnej 1.4301/1.4404
Wał 1.4301 lub 1.4404 stal nierdzewna
Uszczelnienie EPDM
Uszczelnienie mechaniczne: Wersja EPDM: Węgiel/węglik krzemu;
Łożysko węglik wolframu/tlenek aluminium
Korpus i stopy pompy EN-GJL-250

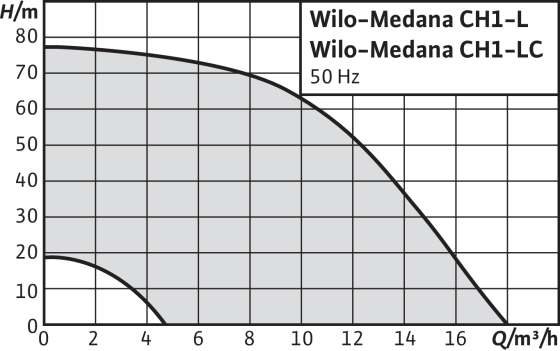

Charakterystyki

Zastosowanie

Zaopatrzenie w wodę i podwyższanie ciśnienia
Nawadnianie
Procesy przemysłowe
