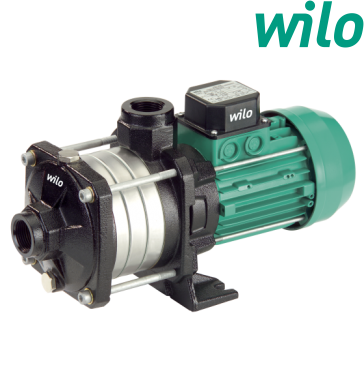

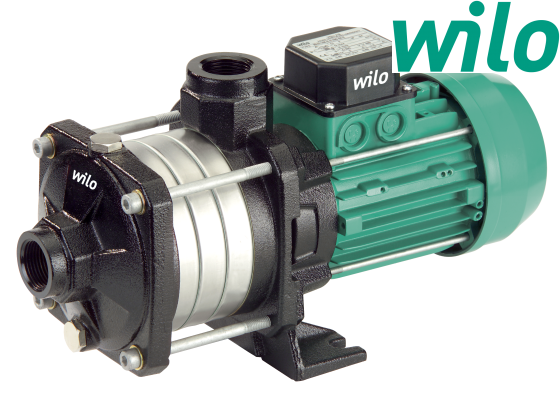

Economy MHIL

Opis

IE3 Silnik trójfazowy IEC (≥ 0,75 kW)
Wirniki i komory stopni ze stali nierdzewnej
Korpus pompy z żeliwa szarego EN-GJL-250, z powłoką kataforetyczną
Dostępne wersje na prąd zmienny jednofazowy i prąd trójfazowy

Dane techniczne

MHIL
Wielostopniowa pozioma wysokociśnieniowa pompa wirowa
3
Przepływ w [m3/h]
02
Liczba wirników
E
Rodzaj uszczelki E = EPDM V = FKM (Viton)
3
1 = 1~ (prąd zmienny) 3 = 3~ (prąd trójfazowy)
400
Napięcie zasilania w [V]
50
Częstotliwość w [Hz]
2
Liczba biegunów
IE3
Silnik IE3
 Dane techniczne
Napięcie zasilania 1~230 V (±10%), 50 Hz lub opcjonalnie 220 V (±10%), 60 Hz
Napięcie zasilania 3~230 V (±10%), 50 Hz (Δ) lub opcjonalnie 220 V (±10%), 50 Hz (Δ), 400 V (±10%), 50 Hz (Y) lub opcjonalnie 460 V (±10%), 60 Hz (Y)
Temperatura przetłaczanej cieczy od -15 do +90 °C
Ciśnienie robocze max. 10 bar
Ciśnienie dopływowe maks. 6 bar
Stopień ochrony 1~: IP X4; 3~: IP54
Średnice nominalne przyłączy gwintowanych po stronie tłocznej w zależności od typu Rp 1 lub Rp 1¼
Średnice nominalne przyłączy gwintowanych po stronie ssawnej w zależności od typu Rp 1, Rp 1¼ lub Rp 1½
Materiały
Wirniki ze stali nierdzewnej 1.4301
Komory stopni ze stali nierdzewnej 1.4301
Wał ze stali nierdzewnej 1.4301 (AISI 304) lub 1.4057 (AISI 431)
Uszczelka z EPDM
Pokrywa korpusu EN-GJL-250 (z powłoką kataforetyczną)
Dolna część korpusu EN-GJL-250 (z powłoką kataforetyczną)
Uszczelnienie mechaniczne SiC/węgiel spiekany
łożysko z węglika wolframu
Stopa pompy EN-GJL-250 (z powłoką kataforetyczną)

Charakterystyki

Zastosowanie

Zaopatrzenie w wodę i podwyższanie ciśnienia
Nawadnianie
Ogrzewanie
W systemach przemysłowych (przemysł spożywczy, energia odnawialna): Chłodzenie i myjnie
