Opis
Długa żywotność dzięki zastosowaniu odpornej na korozję stali nierdzewnej, opcjonalnie w jakości V4A
Indywidualnie konfigurowane silniki i materiały pozwalają na niezawodną pracę w każdym zastosowaniu
Wersje do wody użytkowej z certyfikatem ACS
Wysoka elastyczność dzięki wersjom 4-, 6-, 8- i 10-calowym

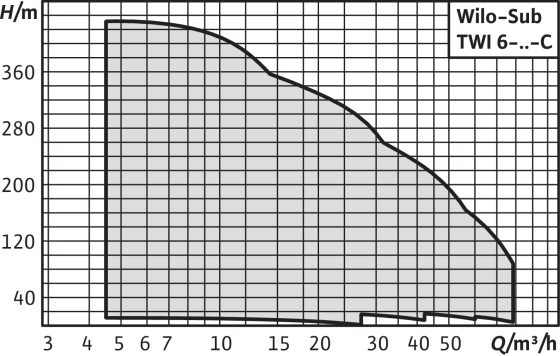

Zakres przepływu obrotowego od 1 do 250 m³/h
Dane techniczne
Przyłącze sieciowe: 3~400 V, 50 Hz
Rodzaj pracy – zanurzony: S1
Temperatura przetłaczanej cieczy: od 3 do 30°C
Minimalny przepływ przy silniku:
Silniki hermetyczne: 0,08 – 0,16 m/s
Silniki z możliwością przezwajania (SD-R): 0,1 – 0,5 m/s (w zależności od typu)
Maks. zawartość piasku: 50 g/m3
Maks. liczba uruchomień: 20/h
Maks. głębokość zanurzenia:
Silniki hermetyczne: 350 m
Silniki z możliwością przezwajania: 100 m
Stopień ochrony: IP68
Przyłącze tłoczne: Rp 2½ - Rp 3
Materiały
Korpus hydrauliczny: Stal nierdzewna 1.4301
Wirniki: Stal nierdzewna 1.4301
Wał hydrauliczny: Stal nierdzewna 1.4057
Korpus silnika: EN-GJL lub stal nierdzewna 1.4301
Wał silnika: Stal nierdzewna 1.4305 lub 1.4301
Opis/budowa

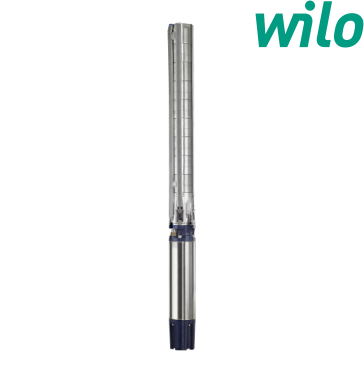

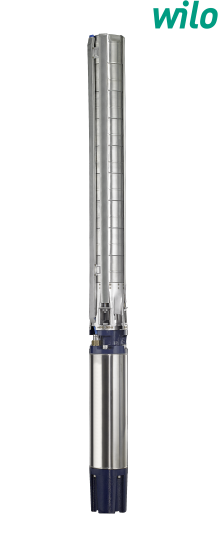

Pompa głębinowa z certyfikatem ACS do montażu pionowego lub poziomego.
Układ hydrauliczny
Wielostopniowa pompa głębinowa ze sprzęgłem NEMA 4" lub 6" i promieniowymi lub półosiowymi wirnikami o konstrukcji segmentowej. Wbudowany zawór zwrotny. Wszystkie części mające kontakt z medium są wykonane z materiałów odpornych na korozję.
Silnik
Silnik indukcyjny trójfazowy do rozruchu bezpośredniego i gwiazda-trójkąt. Uszczelniony, hermetycznie zalany silnik, z uzwojeniem emaliowanym, impregnowany żywicą lub przezwajalny silnik z uzwojeniem izolowanym PVC, łożyska samosmarujące, napełniony mieszanką wody i glikolu
Chłodzenie
Chłodzenie silnika odbywa się poprzez przetłaczane medium. Silnik musi być zawsze zanurzony podczas pracy. Należy przestrzegać wartości granicznych maks. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. Przy montażu poziomym konieczny jest płaszcz chłodzący.
Płaszcz ciśnieniowy
Płaszcz ciśnieniowy służy do bezpośredniego podłączenia urządzenia do systemu rurociągów. Standardowo nie montuje się zabezpieczenia przed przepływem zwrotnym. Maksymalne ciśnienie na dopływie wynosi 10 bar.
Zastosowanie
Zaopatrzenie w wodę/wodę użytkową ze studni głębinowych i cystern
Zaopatrzenie w wodę technologiczną
Zaopatrzenie w wodę do celów komunalnych, do deszczowni i nawadniania
Podwyższanie ciśnienia
Obniżanie poziomu wody
Tłoczenie wody do zastosowań przemysłowych
tłoczenie wody bez składników długowłóknistych i ściernych,
