Rodzaj produktu

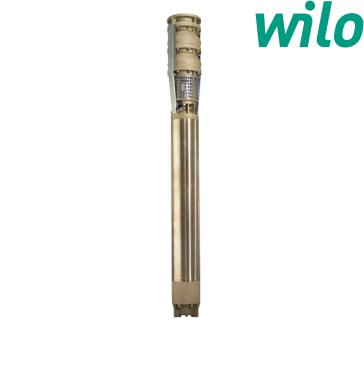

Emu 14'' - 21''

Producent:: Wilo

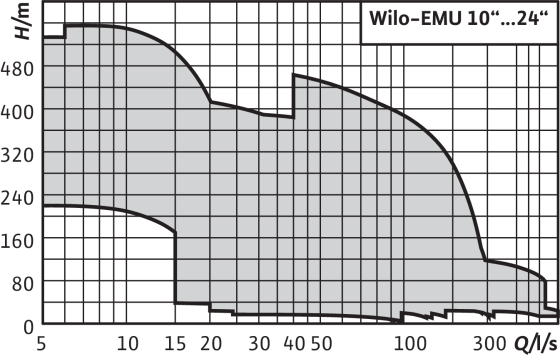

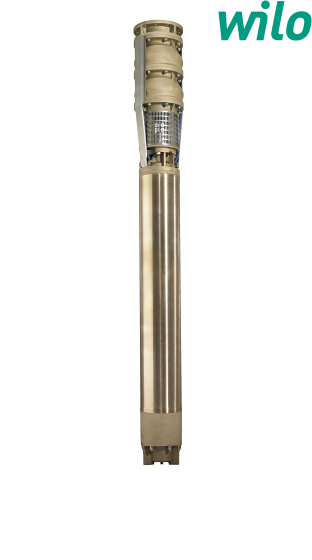

Wielostopniowa pompa głębinowa 14...24" o budowie segmentowej do montażu pionowego lub poziomego

Opis

Hydrauliki dostosowane do punktu pracy umożliwiają pracę w sposób efektywny energetycznie
Indywidualnie konfigurowane silniki i materiały pozwalają na niezawodną pracę w każdym zastosowaniu
Wersje do wody użytkowej z certyfikatem ACS
Silniki z chłodzeniem płaszczowym (technologia CoolAct) do większych gęstości mocy
Silniki łatwe w konserwacji, przezwajalne
Zastosowanie jako system do podnoszenia ciśnienia w płaszczu ciśnieniowym
W celu poprawienia sprawności możliwe jest pokrycie elementów hydrauliki powłoką Ceram CT

Dane techniczne

Przyłącze sieciowe: 3~400 V, 50 Hz
Rodzaj pracy – zanurzony: S1
Maks. temperatura przetłaczanej cieczy (wyższe temperatury na zapytanie):
NU 5... / NU 6… / NU 7… / NU 811 = 30 °C
NU 801 / NU 9... / NU 12.. / NU 16… / U… = 20 °C
Minimalny przepływ przy silniku:
NU 5... / NU 7... = 0,16 m/s
NU 611 = 0,1 - 0,5 m/s
NU 811 = 0,5 m/s
NU 801 / NU 9... / NU 12… / NU 16… / U... = 0,1 m/s
Maks. zawartość piasku: 35 g/m3
Maks. liczba uruchomień: 10/h
Maks. głębokość zanurzenia:
NU 5…, NU 7… = 350 m
NU 611, NU 811 = 100 m
Pozostałe silniki = 300 m
Stopień ochrony: IP68
Zakres regulacji przetwornicy częstotliwości:
NU 5... / NU 6… / NU 7… / NU 811 / U 21… = 30 - 50 Hz
NU 801 / NU 911 / NU 12… / NU 16… (2-bieg.) = 25-50 Hz
NU 801 / NU 911 / NU 12… / NU 16… (4-bieg.) = 30 - 50 Hz
Opis/budowa
Pompa głębinowa do montażu pionowego i poziomego.

Układ hydrauliczny

Wielostopniowa pompa głębinowa z promieniową lub półosiową hydrauliką. Części korpusu z EN-GJL lub EN-GJS z powłoką 2K lub G-CuSn10, wirniki z G-CuSn10 lub NiAl-Bz.

Przyłącze tłoczne gwintowane (do K 12...) lub kołnierzowe. W przypadku typów K 12…, K 14… zamiast przyłącza ciśnieniowego można zamontować zabezpieczenie przed przepływem zwrotnym. W przypadku pozostałych typów możliwy jest montaż zabezpieczenia przed przepływem zwrotnym bezpośrednio na odpływie ciśnieniowym.

Silnik

Silnik indukcyjny trójfazowy do rozruchu bezpośredniego i gwiazda-trójkąt. Uszczelniony, hermetycznie zalany silnik z uzwojeniem emaliowanym, impregnowany żywicą (NU 5…, NU 7…) lub przezwajalny silnik z uzwojeniem izolowanym PVC (NU 611, NU 8…, NU 9…, NU 12…, NU 16…, U…).

Standardowe przyłącze pompy. Uszczelnienie wału silnika za pomocą uszczelnienia mechanicznego (typoszeregi NU…) z materiału pełnego krzemowo-węglowego lub za pomocą pierścieni uszczelniających wału (typoszereg U...). Łożyska samosmarujące. Łożysko osiowe z wahliwymi płytkami panwiowymi do przyjmowania dużych obciążeń osiowych. Ujemny nacisk osiowy przyjmowany jest przez oporowe łożysko wzdłużne.

Silniki typoszeregu NU 5…-, NU 7…-, NU 801, NU 9…-, NU 12…- i NU 16…są napełnione mieszaniną wody i glikolu, silniki typoszeregu NU 611 i NU 811 – mieszaniną wody i gliceryny. Silniki typoszeregu NU 611-, NU 8…-, NU 9…-, NU 12… i NU 16… alternatywnie mogą być napełnianie wodą użytkową (wersja T). Silniki typoszeregu U… muszą być wypełnione wodą użytkową. Dopuszczalny tryb przetwornicy częstotliwości (SF 1.1)

Chłodzenie

Chłodzenie silnika odbywa się poprzez przetłaczane medium. Silnik musi być zawsze zanurzony podczas pracy. Należy przestrzegać wartości granicznych maks. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. W przypadku ustawienia poziomego konieczne jest zastosowanie obudów łożyska do podparcia urządzenia. W celu polepszenia dopływu można zastosować płytę antywirową lub płaszcz chłodzący.

Płaszcz ciśnieniowy

Płaszcz ciśnieniowy służy do bezpośredniego podłączenia urządzenia do systemu rurociągów. Standardowo nie jest w tym przypadku montowany zawór zwrotny. Max. ciśnienie na dopływie wynosi 10 bar lub 5 bar od średnicy płaszcza ciśnieniowego 559 mm.
