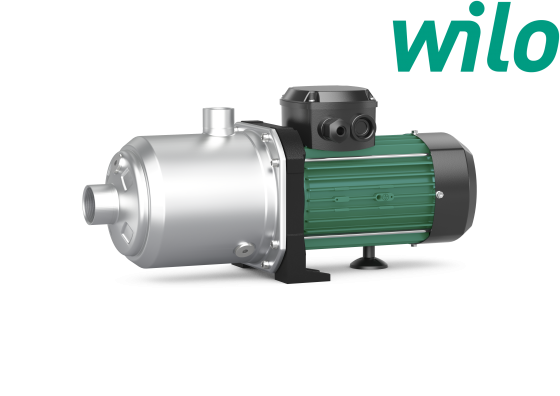

Medana CH1-L

Opis

Duża efektywność dzięki wysokiej wydajności hydraulicznej
Łatwe i szybkie uruchomienie / łatwa i szybka konserwacja dzięki dużym otworom do napełniania i opróżniania pomp
Wysoka niezawodność ze względu na wytrzymałość i niskie dźwięki dzięki pierścieniowi ściernemu i odpornym na korozję latarniom z powłoką kataforetyczną
Może być stosowany w temperaturze otoczenia do 50 °C, a przez to w rozszerzonym zastosowaniu, specjalnie do integracji systemu
Nadaje się do zastosowań z wodą użytkową

Dane techniczne

CH
Do celów komercyjnych, pozioma
1
Wersja ze stałą prędkością obrotową
L
Długi wał
2
Znamionowy przepływ obrotowy [m3/h] pompy pojedynczej
02
Liczba stopni pomp pojedynczych
1
1 = AISI 304

2 = AISI 316L
E
E = uszczelka EPDM
A
A = częstotliwość 50 Hz / jednofazowa / 230 V

B = częstotliwość 60 Hz / jednofazowa / 220 V

C = częstotliwość 60 Hz / jednofazowa / 230 V

D = częstotliwość 50 Hz / trójfazowa / 400 V

E = częstotliwość 50 Hz / trójfazowa / 230 – 400 V

F = częstotliwość 60 Hz / trójfazowa / 220 – 380 V

G = częstotliwość 60 Hz / trójfazowa / 265 – 460 V

I = częstotliwość 60 Hz / trójfazowa / 460 V
10
Ciśnienie nominalne (bar)
T
T = przyłącza gwintowane

P = przyłącza Victaulic
 Dane techniczne
Przyłącze sieciowe: 1~230 V (±10%), 50 Hz
Przyłącze sieciowe: 3~230 V-400 V (±10%), 50 Hz; 265-460 V (±10%), 60 Hz
Temperatura medium: -20°C do +120°C (EPDM) , -20°C do +90°C (FKM)
Max. ciśnienie robocze: 10 bar
Max. ciśnienie dopływowe: 6 bar
Stopień ochrony: IP55
Średnica nominalna przyłączy gwintowanych: od G1" do G2", w zależności od wersji
Materiały
Wirniki, komory stopni i korpus pompy ze stali nierdzewnej 1.4301/1.4404
Wał 1.4301 lub 1.4404 stal nierdzewna
Uszczelka z EPDM/FKM (Viton)
Uszczelnienie mechaniczne: Wersja EPDM: Węgiel/węglik krzemu; wersja FKM: Węgiel/węglik krzemu
Łożysko węglik wolframu/tlenek aluminium
Stopy pompy z aluminium

Charakterystyki

Zastosowanie

Zaopatrzenie w wodę i podwyższanie ciśnienia

Nawadnianie

Proces przemysłow
