Opis

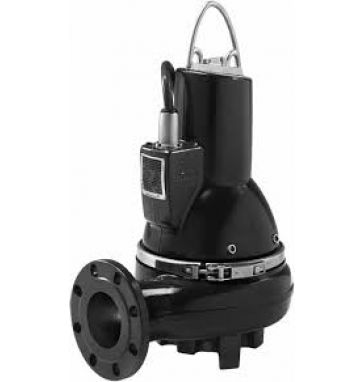

Pompy z typoszeregu SL1, SLV do 11 kW to zaawansowane technicznie pompy, przeznaczone do tłoczenia nieczyszczonych ścieków surowych zarówno komunalnych, jak i przemysłowych, wody technologicznej, wody zanieczyszczonej oraz innych cieczy mogących zawierać duże zanieczyszczenia stałe. Te wysokowydajne pompy konstruowane są z myślą o wieloletnim bezawaryjnym działaniu w najtrudniejszych warunkach.
Dostępne są dwa typy pomp:
Pompy SL1 z wirnikiem tubowym typu S-tube.
Wirnik tubowy typu S-tube firmy Grundfos jest jedynym wirnikiem,
który zapewnia zarówno wysoką sprawność hydrauliczną, jak i duży wolny przelot, co oznacza dla użytkownika maksymalną niezawodność systemu pompowego i obniżenie kosztów eksploatacyjnych.
Pompy SLV z wirnikiem SuperVortex o swobodnym przepływie.
Pompy wyposażone są w silniki o mocy od 1,1 do 11 kW - w zależności od wymiaru, silniki mogą być 2 i 4 biegunowe lub silnikami jedno i trójfazowymi o mocy od 0,9 do 1,5 kW.
Pompy są dostępne dla następujących wersji montażowych:
Montaż na mokro z systemem autozłącza
Montaż wolnostojący na mokro.
Dane techniczne
Dane techniczne:
H max: 44.7 m
Max flow: 83.3 l/s
Temperatura cieczy: 0 .. 40 °C
Ogólne cechy konstrukcyjne:
Wodoszczelny wlot kabla z odpornego na korozję poliamidu.
Kabel zasilający zawiera przewody czujników termicznych umieszczonych w uzwojeniach silnika.
Nie jest wymagany dodatkowy kabel do czujników w pompach
z czujnikami (pompy SL w wersji A).
Monitorowanie warunków pracy pomp w wykonaniu z czujnikami
(za pomocą modułu IO 111).
Detektor wilgoci do ciągłego monitorowania komory silnika
i automatycznego wyłączenia pompy w przypadku wycieku w pompach SL z czujnikami (wersja A).
Łożyska trwale nasmarowane.
Przystosowane do współpracy z przetwornicą częstotliwości - wymagane zamówienie kabla ekranowego EMC.
Gładka osłona obudowy silnika zapobiega przyklejaniu się zanieczyszczeń do pompy.
Wirnik S-tube firmy Grundfos oferuje większą sprawność hydrauliczną niż jakikolwiek inny typ wirnika do ścieków, bez zmniejszenia wolnego przelotu. Zapewnia to najniższe koszty cyklu życia pompy, bezproblemową pracę i najlepsze w swojej klasie parametry eliminujące zjawisko zatykania się.
Unikalny wirnik SuperVortex o wysokiej sprawności pompowania
i mniejszym ryzyku awarii.
Silniki w wykonaniu przeciwwybuchowym dla zastosowań
w środowisku potencjalnie zagrożonym wybuchem.
Silnik w klasie izolacji F (155°C), stopniu ochrony IP68, z łącznikami termicznymi w uzwojeniach silnika.
Konstrukcja ułatwiająca serwisowanie:
* pierścień zaciskowy pomiędzy silnikiem a pompą
* uszczelnianie kasetowe wału
* połączenie kablowe z silnikiem poprzez wtyczkę
Dostępne warianty wykonań:
Wykonanie przeciwwybuchowe Ex.
Wykonanie ze stali nierdzewnej dla cieczy agresywnych
lub korozyjnych:
Wykonanie materiałowe Q: wirnik ze stali nierdzewnej EN 1.4408.
Osłona spiralna z żeliwa i obudowa silnika z żeliwa.
Wykonanie pompy z różnymi powłokami zabezpieczającymi
Wykonanie pomp z anodami cynkowymi do zastosowań morskich
Wykonanie z czujnikami:
z czujnikiem WIO (czujnik obecności wody w komorze olejowej)
wraz z przekaźnikiem IO 111;
z czujnikiem temperatury łożyska dolnego PT100;
z czujnikiem temperatury uzwojeń PT100.
Dostępne certyfikaty zgodnie z normą EN 10204.
Zastosowanie
Zastosowania:
ścieki z gospodarstw domowych,
ścieki przemysłowe
ścieki komunalne
ścieki o dużej zawartości włókien (wirnik SuperVortex)
woda drenażowa i powierzchniowa
woda chłodząca i procesowa.
Pompy stanowią idealne rozwiązanie do tłoczenia ww. cieczy pochodzących na przykład z:
komunalnych przepompowni ścieków
przepompowni wstępnych w oczyszczalniach ścieków
oczyszczania wstępnego z oczyszczalni ścieków
oczyszczania wtórnego z oczyszczalni ścieków
przepompowni wód burzowych
budynków użyteczności publicznej
budynków mieszkalnych
fabryk/zakładów przemysłowych
