Opis

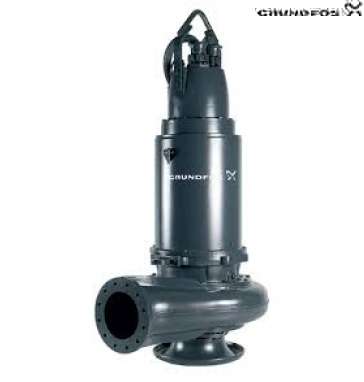

Pompy S, korpusy 50-78 dostępne są z wirnikiem SuperVortex lub kanałowym (jedno-, dwu-, trzy-lub czterokanałowym). Przeznaczone są do pompowania wody zanieczyszczonej, ścieków w instalacjach komunalnych i przemysłowych. Pompy wykonane są z odpornych materiałów, takich jak żeliwo i stal nierdzewna, zapewniających prawidłowe działanie. Pompy wyposażone są w silniki od 5,5 kW do 520 kW. W zależności od wymiaru, silniki mogą być 2 i 4 biegunowe. Swobodny przelot w pompie w zależności od modelu wynosi 80 mm lub 145 mm.
Dostępne wersje montażowe pomp:
instalacja zatapialna z systemem autozłącza
instalacja zatapialna wolnostojąca lub przenośna
instalacja sucha pionowa
instalacja sucha pozioma
instalacja kolumnowa
Dane techniczne
Główne cechy konstrukcyjne:
System uszczelniający Grundfos SmartSeal zapewnia całkowicie szczelne połączenie.
System podwójnego uszczelnienia wału dla zapewnienia niezawodnego uszczelnienia pomiędzy pompowaną cieczą a silnikiem.
Wodoszczelny wlot kabla z odpornego na korozję poliamidu.
Czujnik wilgoci nieprzerwanie kontroluje szczelność obudowy silnika
i automatycznie wyłącza zasilanie w przypadku wystąpienia przecieków.
Samooczyszczający wirnik jednokanałowy z długimi łopatkami zmniejsza ryzyko zapchania lub zablokowania. Unikalny wirnik SuperVotex o wysokiej sprawności pompowania i mniejszym ryzyku wyłączenia z ruchu.
System SmartTrim umożliwia łatwa regulację fabrycznie nastawionej szczeliny czołowej, zapewniając maksymalną sprawność pompy.
Silnik w klasie izolacji F (155 °C), stopniu ochrony IP68, z trzema łącznikami termicznymiw uzwojeniach silnika.
Kontrola stanu uszczelnienia poprzez czujnik obecności wody w oleju umieszczony w komorze olejowej (opcja).
Silniki w wykonaniu przeciwybuchowym dla aplikacji związanych
z wysokim ryzykiem wybuchu.
Dostępne warianty wykonań:
Dostępne warianty wykonań uzależnione są od wielkości korpusu pomp S.
Proszę o kontakt z przedstawicielem firmy Grundfos, w celu sprawdzenia dostępności wybranego wykonania.
Wykonanie przeciwwybuchowe Ex.
Wykonanie ze stali nierdzewnej dla cieczy agresywnych lub korozyjnych:
wykonanie materiałowe Q: wirnik ze stali nierdzewnej EN 1.4408. Osłona spiralna z żeliwa i obudowa silnika z płaszczem ze stali nierdzewnej.
wykonanie materiałowe S: części układu hydraulicznego ze stali
nierdzewnej EN 1.4408, wał z wyższego gatunku stali EN 1.4462.
Obudowa silnika z płaszczem ze stali nierdzewnej.
wykonanie materiałowe R: wszystkie części stykające się z mediami ze stali nierdzewnej EN 1.4408, wał z wyższego gatunku stali EN 1.4462.
wykonanie materiałowe D: wszystkie części stykające się z mediami ze stali nierdzewnej, krytyczne elementy ze stali wyższych gatunków: odlewy ze stali EN 1.4517, blachy ze stali EN 1.4539.
Wykonanie pompy z różnymi powłokami zabezpieczającymi.
Wykonanie pomp z anodami cynkowymi do zastosowań morskich.
Wykonanie z czujnikami:
z czujnikiem WIO (czujnik obecności wody w komorze olejowej)
i przekaźnikiem IO 111.
Wykonanie z czujnikami-zestaw:
z czujnikiem temperatury łożyska dolnego PT100.
z czujnikiem temperatury łożyska górnego PT100.
z czujnikiem temperatury uzwojeń PT100.
z/ lub bez czujnika drgań PVS3.
Wykonanie pompy z kablem ekranowanym EMC przeznaczonym
do współpracy z przetwornicą częstotliwości.
Wykonanie pompy z wirnikiem stoczonym na określony punkt pracy oraz przeprowadzenie odpłatnych testów fabrycznych zamawiającego wraz z raportem:
zadany punkt pracy.
kilka punktów pracy.
test drgań pompy.
test NPSH.
test współpracy z przetwornicą.
fitness test (tzn. obecność zamawiającego przy wykonywaniu testów w fabryce).
Wykonanie pompy 3x500 V, DOL lub 2x230 V.
Wypełnienie komory pompy olejem nietoksycznym Stell Ondina 917.
Charakterystyki
Dane techniczne:
H max: 116 m
Max flow: 2000 l/s
Temperatura cieczy: 0 .. 50 °C
Zastosowanie
Pompy S, korpusy 50-78 przeznaczone są do następujących zastosowań:
ujęć wody surowej
oczyszczalni ścieków
komunalnych przepompowni ścieków
budynków użyteczności publicznej
bloków mieszkalnych
zakładów przemysłowych
garaży
podziemnych parkingów samochodowych
na terenach myjnii samochodowych
restauracji i hotelów.
Pompy można zamontować w instalacjach stałych i przenośnych. Uchwyt pompy umożliwia łatwe transportowanie i montaż na miejscu instalacji.
