Opis

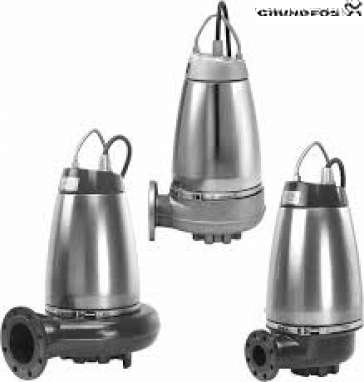

Pompy zatapialne z typoszeregu SE1 i SEV do 11 kW z żeliwa i stali nierdzewnej z opatentowanym wyjątkowym systemem chłodzenia, do pracy w komorze mokrej i suchej. Idealnie nadaje się do ekonomicznego tłoczenia ścieków w gospodarce komunalnej. Trwałe i niezawodne pompy konstruowane są z myślą o wieloletnim bezawaryjnym działaniu w najtrudniejszych warunkach.
Dostępne są dwa typy pomp:
Pompy SE1 z wirnikiem tubowym typu S-tube.
Wirnik tubowy typu S-tube firmy Grundfos jest jedynym wirnikiem,
który zapewnia zarówno wysoką sprawność hydrauliczną, jak i duży wolny przelot, co oznacza dla użytkownika maksymalną niezawodność systemu pompowego i obniżenie kosztów eksploatacyjnych.
Pompy SEV z wirnikiem SuperVortex o swobodnym przepływie.
Pompy wyposażone są w silniki o mocy od 1,1 do 11 kW.
W zależności od wymiaru, silniki mogą być 2 i 4 biegunowe.
Przelot swobodny w pompach wynosi od 50 do 100 mm.
Pompy są dostępne dla następujących wersji montażowych:
Montaż na mokro z systemem autozłącza.
Montaż pionowy na sucho z podstawą.
Montaż poziomy na sucho z podstawą.
Montaż wolnostojący na mokro.
Dane techniczne
Dane techniczne:
H max: 43.55 m
Max flow: 83.3 l/s
Temperatura cieczy: 0 .. 40 °C
p max: 6 bar
Ogólne cechy konstrukcyjne:
Unikalny zintegrowany system chłodzenia silnika-bez użycia cieczy.
Wodoszczelny wlot kabla z odpornego na korozję poliamidu.
Kabel zasilający zawiera przewody czujników termicznych umieszczonych w uzwojeniach silnika.
Nie jest wymagany dodatkowy kabel do czujników w pompach
z czujnikami (pompy SL w wersji A).
Monitorowanie warunków pracy pomp w wykonaniu z czujnikami
(za pomocą modułu IO 111).
Detektor wilgoci do ciągłego monitorowania komory silnika.
i automatycznego wyłączenia pompy w przypadku wycieku w pompach SL z czujnikami (wersja A).
Łożyska trwale nasmarowane.
Przystosowane do współpracy z przetwornica częstotliwości - wymagane zamówienie kabla ekranowego EMC.
Gładka osłona obudowy silnika zapobiega przyklejaniu się zanieczyszczeń do pompy.
Wirnik S-tube firmy Grundfos oferuje większą sprawność hydrauliczną niż jakikolwiek inny typ wirnika do ścieków, bez zmniejszenia wolnego przelotu. Zapewnia to najniższe koszty cyklu życia pompy, bezproblemową pracę i najlepsze w swojej klasie parametry eliminujące zjawisko zatykania się.
Unikalny wirnik SuperVortex o wysokiej sprawności pompowania
i mniejszym ryzyku awarii.
Silniki w wykonaniu przeciwwybuchowym dla zastosowań
w środowisku potencjalnie zagrożonym wybuchem.
Silnik w klasie izolacji F (155°C), stopniu ochrony IP68,
z łącznikami termicznymi w uzwojeniach silnika.
Konstrukcja ułatwiająca serwisowanie:
* pierścień zaciskowy pomiędzy silnikiem a pompą.
* uszczelnianie kasetowe wału.
* połączenie kablowe z silnikiem poprzez wtyczkę.
Dostępne warianty wykonań:
Wykonanie przeciwwybuchowe Ex.
Wykonanie ze stali nierdzewnej dla cieczy agresywnych
lub korozyjnych:
wykonanie materiałowe Q: wirnik ze stali nierdzewnej EN 1.4408.
Osłona spiralna z żeliwa i obudowa silnika z płaszczem ze stali nierdzewnej;
wykonanie materiałowe S: części układu hydraulicznego ze stali nierdzewnej EN 1.4408, wał z wyższego gatunku stali EN 1.4462. Obudowa silnika z płaszczem ze stali nierdzewnej;
wykonanie materiałowe R: wszystkie części stykające się z mediami ze stali nierdzewnej EN 1.4408, wał z wyższego gatunku stali EN 1.4462;
wykonanie materiałowe D: wszystkie części stykające się z mediami ze stali nierdzewnej, krytyczne elementy ze stali wyższych gatunków: odlewy ze stali EN 1.4517, blachy ze stali EN 1.4539.
Wykonanie pompy z różnymi powłokami zabezpieczającymi.
Wykonanie pomp z anodami cynkowymi do zastosowań morskich.
Wykonanie z czujnikami:
z czujnikiem WIO (czujnik obecności wody w komorze olejowej)
wraz z przekaźnikiem IO 111,
z czujnikiem temperatury łożyska dolnego PT100,
z czujnikiem temperatury uzwojeń PT100,
Wykonanie pompy z uszczelnieniem VITON.
Wykonanie pompy z wirnikiem stoczonym na punkt pracy.
Dostępne certyfikaty zgodnie z normą EN 10204.
Zastosowanie
Pompy SE1, SEV do 11 kW przeznaczone są do następujących zastosowań:
ścieki komunalne.
ścieki o dużej zawartości włókien.
ścieki z gospodarstw domowych.
ścieki przemysłowe.
woda chłodząca i procesowa.
Pompy stanowią idealne rozwiązanie do tłoczenia ww. cieczy pochodzących np. z:
komunalnych przepompowni ścieków.
przepompowni wstępnych w oczyszczalniach ścieków.
oczyszczania wstępnego z oczyszczalni ścieków.
oczyszczania wtórnego z oczyszczalni ścieków.
przepompowni wód burzowych.
budynków użyteczności publicznej.
bloków mieszkalnych.
fabryk/zakładów przemysłowych.
