Opis

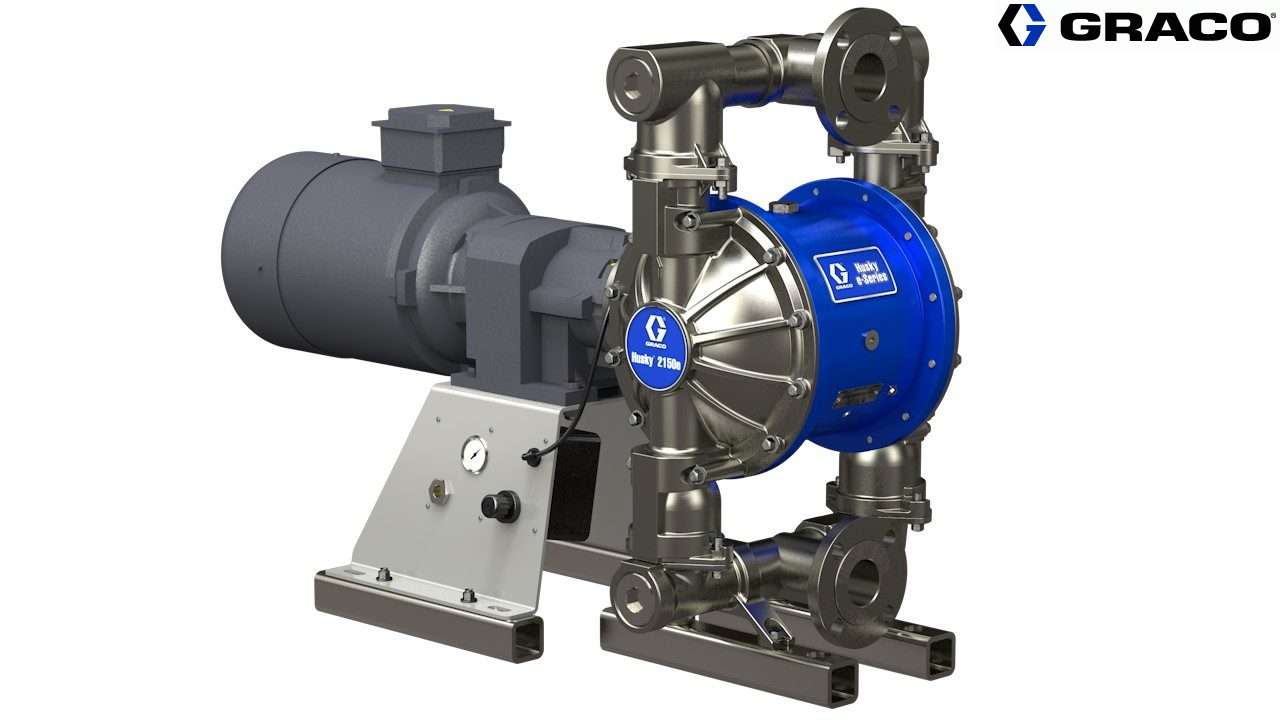

Husky 2150e łączy w sobie wszystkie zalety tradycyjnej pneumatycznej pompy membranowej, takie jak samozasysające, przeciąganie pod ciśnieniem i zwiększona żywotność membrany z zaletami pompy elektrycznej, takimi jak oszczędność kosztów energii, zmniejszona pulsacja i zwiększone sterowanie pompą.
Zalety Husky 2150e
Do 80% bardziej wydajna niż pneumatyczna pompa membranowa
Pierwsza elektryczna pompa membranowa na rynku, która utknie pod ciśnieniem
Zmniejsz pulsację bez dodatku tłumików pulsacji
Dostępne są mobilne wózki do łatwego i szybkiego przemieszczania
Może działać na sucho
Samozasysająca (nie trzeba napełniać pompy, aby działać)
Dostępne w 3 opcjach skrzyni biegów: 130, 215 i 330 l / min
Przegląd
Maksymalny przepływ płynu 142 gpm (537 l / min)
Maksymalne ciśnienie robocze płynu 100 psi (6.9 bar, 0.69 MPa)
Maksymalne rozmiary pompowalnych ciał stałych 1/4 cala (6,3 mm)
Przemieszczenie płynu na cykl 0,6 g (2,27 litra)
Dane techniczne
Pompa elektryczna elektryczna elektryczna z podwójną membraną Husky
Maksymalne ciśnienie robocze cieczy 100 psi 0,69 MPa; 6,9 bara
Zakres roboczy ciśnienia powietrza od 20 do 100 psi 0,14–0,69 MPa, 1,4–6,9 bara
Rozmiar wlotu powietrza 3/8 cala npt(f)
Maksymalna siła ssania (zmniejszona, jeśli kulki nie są solidnie osadzone z powodu uszkodzenia kulek lub gniazd, małego ciężaru kulek lub ekstremalnej szybkości pracy pompy)
Mokre: 30 stóp
Suche: 14 stóp
Mokre: 9,1 m
Suche: 4,3 m
Maksymalny rozmiar pompowanych cząstek stałych 1/4 cala 6,3 mm
Minimalna temperatura otoczenia podczas pracy i przechowywania. 32°F 0°C
UWAGA: Narażenie na działanie ekstremalnie niskich temperatur może spowodować uszkodzenie części plastikowych.
Wyporność cieczy w przeliczeniu na cykl (Swobodnym przepływie) 0,6 galona 2,27 litra
Maksymalny ruch swobodny cieczy (ciągły obowiązek) 100 gal/min 378 l/min
Maksymalna prędkość pompy (ciągły obowiązek) 160 cykli/min
Kołnierz z polipropylenu, polipropylenu przewodzącego, PVDF lub SST DIN PN16 050 – 2 cale ANSI 150 2 NPS JIS 10K 50
Aluminium, stal nierdzewna, żelazo sferoidalne 2 in npt(f) lub 2 in bspt
Silnik elektryczny
AC, norma CE (04A, 05A, 06A)
Zasilanie 7,5 KM 5,5 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 11,25
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 19,5 A (230 V) / 9,75 A (460 V)
Klasa ochrony IP IE3
AC, norma CE (14A, 15A, 16A)
Zasilanie 5,0 KM 3,7 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 16,46
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 13,0 A (230 V) / 6,5 A (460 V)
AC, norma CE (24A, 25A, 26A)
Zasilanie 3,0 KM 2,2 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 26,77
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 7,68 A (230 V) / 3,84 A (460 V)
40 3A5331F
Dane techniczne
Klasa ochrony IP IE3
AC, ATEX (04C)
Zasilanie 7,5 KM 5,5 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 11,88
Napięcie 3 fazy 240 V/3 fazy 415 V
Maksymalne natężenie 20 A (230 V) / 11,5 A (460 V)
AC, ATEX (14C)
Zasilanie 5,0 KM 4,0 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 16,46
Napięcie 3 fazy 240 V/3 fazy 415 V
Maksymalne natężenie 14,7 A (230 V) / 8,5 A (460 V)
AC, ATEX (24C)
Zasilanie 3,0 KM 2,2 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 26,77
Napięcie 3 fazy 240 V/3 fazy 415 V
Maksymalne natężenie 8,5 A (230 V) / 5,0 A (460 V)
AC, z zabezpieczeniem przeciwwybuchowym (04D)
Zasilanie 7,5 KM 5,5 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 11,88
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 20,0 A (230 V) / 10,0 A (460 V)
AC, z zabezpieczeniem przeciwwybuchowym (14D)
Zasilanie 5,0 KM 3,7 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 16,46
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 13,0 A (230 V) / 6,5 A (460 V)
AC, z zabezpieczeniem przeciwwybuchowym (24D)
Zasilanie 3,0 KM 2,2 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 26,77
Napięcie 3 fazy 230 V/3 fazy 460 V
Temperatura otoczenia od -20°C do 40°C (od -4°F do 104°F)
Parametry Ex:
Klasyfikacja: „pojedyncze urządzenie” zgodnie z normą UL/EN/IEC 60079-11, klauzura 5.7
Klasa I, grupa D, klasa II, grupa F&G, kod temperatury T3B II 2 G Ex ib IIC T3
Dane o hałasie
Moc akustyczna (mierzona według ISO -9614-2).
pod ciśnieniem cieczy 90 psi i 80 cyklach/min 84 dBa
pod ciśnieniem cieczy 60 psi i 160 cyklach/min (pełny przepływ) 92 dBa
Ciśnienie akustyczne [przebadane w odległości 1 m (3,28 stopy) od urządzenia].
pod ciśnieniem cieczy 90 psi i 80 cyklach/min 74 dBa
pod ciśnieniem cieczy 60 psi i 160 cyklach/min (pełny przepływ) 82 dBa
Zastosowanie
Transport chemikaliów
Transport i dozowanie wodnego roztworu mocznika do silników wysokoprężnych (DEF)
Transport oleju
System doprowadzania dużych ilości
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Transport tuszu
Mierzone dozowanie płynów
Niemierzone dozowanie płynów
Obróbka wykańczająca metali ogólnego zastosowania — pompowanie
Płyn przeciw zamarzaniu
Żelkoty
poliuretanowej
Płyn do spryskiwaczy
Wodny roztwór mocznika do silników wysokoprężnych (DEF)
Detergenty
Olej silnikowy
Olej przekładniowy
Zużyty olej
Płyn hydrauliczny
Płyn do automatycznych skrzyń biegów
Płyn chłodząco-smarujący
Oczyszczanie wody odpływowej / ścieków
Przesyłanie wody odpływowej / ścieków
Uzdatnianie wody świeżej
Materiały na bazie wody
Materiały na bazie rozpuszczalnika
Materiały wieloskładnikowe
CARC
Lakiery metaliczne
Lakiery powierzchniowe
Bejce
Lakiery
Materiały ceramiczne
Emalie
Materiały epoksydowe
Tusze i barwniki
