Opis

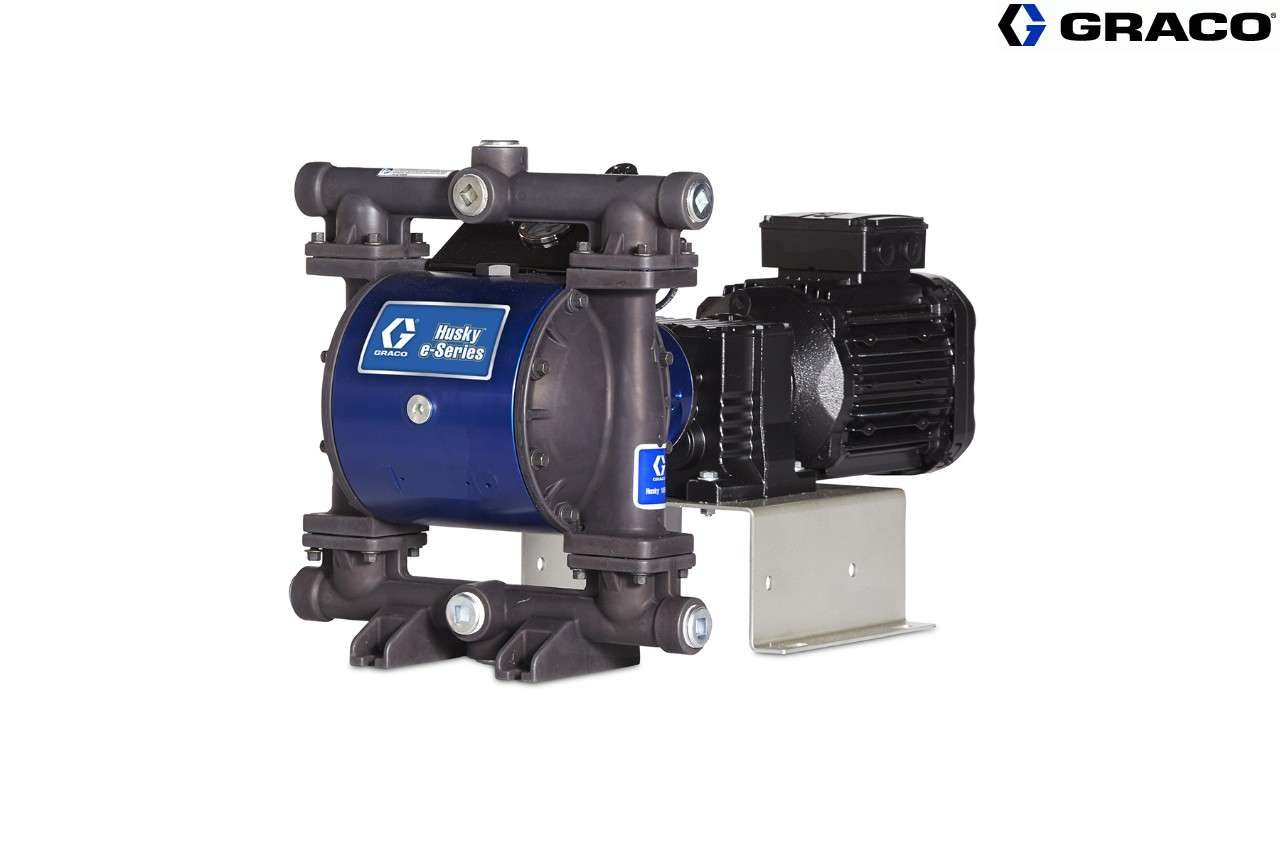

Husky 1050e ma połączenie 1 cala (25,4 mm) i jest dostępna w aluminium, polipropylenie i stali nierdzewnej.
Husky 1050e łączy w sobie wszystkie zalety tradycyjnej pneumatycznej pompy membranowej, takie jak samozasysające, przeciąganie pod ciśnieniem i zwiększona żywotność membrany z zaletami pompy elektrycznej, takimi jak oszczędność kosztów energii, zmniejszone pulsacje i zwiększone sterowanie pompą.
Zalety Husky 1050e
Do 80% bardziej wydajna niż pneumatyczna pompa membranowa
Pierwsza elektryczna pompa membranowa na rynku, która utknie pod ciśnieniem
Zmniejsz pulsację bez dodatku tłumików pulsacji
Dostępne są mobilne wózki do łatwego i szybkiego przemieszczania
Może działać na sucho
Samozasysająca (nie trzeba napełniać pompy, aby działać)
Dostępne w 3 opcjach skrzyni biegów: 130, 215 i 330 l / min
Dane techniczne
Pompa elektryczna elektryczna elektryczna z podwójną przeponą przeponą Husky 1050e
Maksymalne ciśnienie robocze cieczy 70 psi 0,48 MPa, 4,8 bara
Maksymalne ciśnienie powietrza dolotowego 150 psi 1,03 MPa, 10,3 bara
Środkowa część zakresu powietrza doładowania 20 do 80 psi 0,14-0,55 MPa, 1,4-5,5 bara
Maksymalne zużycie powietrza <0.2 scfh <0.006 cubicmeters/hour
Rozmiar wlotu powietrza 3/8 cala npt(f)
Maksymalna siła ssania (zmniejszona, jeśli kulki nie są solidnie osadzone z powodu uszkodzenia kulek lub gniazd, małego ciężaru kulek lub ekstremalnej szybkości pracy pompy)
Mokre: 29 stóp
Suche: 16 stóp
Mokre: 8,8 m
Suche: 4,9 m
Maksymalny rozmiar pompowanych cząstek stałych 1/8 cala 3,2 mm
Zakres temperatury otoczenia dla powietrza podczas pracy i przechowywania. 32°F–104°F 0°C–40°C
UWAGA: Narażenie na działanie ekstremalnie niskich temperatur
może spowodować uszkodzenie części plastikowych.
Wyporność cieczy w przeliczeniu na cykl 0,14 galona 0,53 litra
Maksymalny ruch swobodny cieczy 39 gpm 148 lpm
Maksymalna prędkość pompy 280 cykli/min
Rozmiary wlotu i wylotu płynu Aluminium, stop Hastelloy lub stal nierdzewna 1 cal npt(f) lub 1 cal bspt
Polipropylen, polipropylen przewodzący lub polifluorek winylidenu (PVDF) 1 cal Kołnierz z przylgą podniesioną ANSI/DIN
Silnik elektryczny AC, norma CE (04A, 05A, 06A)
Zasilanie 2 KM 1,5 kW
Liczba biegunów silnika 4 bieguny
Prędkość 1800 obr./min (60 Hz) lub 1500 obr./min (50 Hz)
Stały moment obrotowy 6:1
Współczynnik przekładni 8,16
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 5,7 A (230 V) / 2,85 A (460 V)
Zabezpieczenie wlotu IP66
Klasa ochrony IP IE2 AC, ATEX (04C)
Zasilanie 2 KM 1,5 kW
Liczba biegunów silnika 2 bieguny
Prędkość 3420 obr./min (60 Hz) lub 2850 obr./min (50 Hz)
Stały moment obrotowy 10:1
Współczynnik przekładni 18,08
Napięcie 3 fazy 240V/3 fazy 415V
Maksymalne natężenie 5,44 A (230 V) / 3,14 A (460 V)
Zabezpieczenie wlotu IP55
Klasa ochrony IP IE1 AC, z zabezpieczeniem przeciwwybuchowym (04D)
Zasilanie 2 KM 1,5 kW
Liczba biegunów silnika 2 bieguny
Prędkość 3450 obr./min (60 Hz) lub 2875 obr./min (50 Hz)
Stały moment obrotowy 20:1
Współczynnik przekładni 18,08
Napięcie 3 fazy 230 V/3 fazy 460 V
Maksymalne natężenie 5,2 A (230 V) / 2,6 A (460 V)
Zabezpieczenie wlotu IP54
Klasa ochrony IP IE2
BLDC (04B, 05B, 06B)
Zasilanie 2,2 KM 1,6 kW
Prędkość 3600 obr./min
Współczynnik przekładni 11,86
Napięcie 320 V DC
Maksymalne natężenie 5,2 A
Zabezpieczenie wlotu IP56
SkrzyniaSkrzynia Skrzynia biegów bez silnika silnika NEMA (04E)
Kołnierz montażowy NEMA 56 C
Współczynnik przekładni 18,08 IEC (04F)
Kołnierz montażowy IEC 90
Współczynnik przekładni 18,08
Opcjonalny czujnik czujnik wycieku wycieku
Parametry znamionowe styku:
Stan Normalnie zamknięte
Napięcie maks. 240 V (AC/DC)
Prąd Maks. 0,28 A przy 120 V AC
Maks. 0,14 A przy 240 V AC
Maks. 0,28 A przy 24 V DC
Maks. 0,07 A przy120 V DC
Zasilanie Maks. 30 W
Temperatura otoczenia od -20°C do 40°C (od -4°F do 104°F)
Parametry Ex:
Klasyfikacja: „pojedyncze urządzenie” zgodnie z normą UL/EN/IEC 60079-11, klauzura 5.7
Klasa I, grupa D, klasa II, grupa F&G, kod temperatury T3B II 2 G Ex ib IIC T3
Dane o hałasie hałasie
Moc akustyczna (mierzona według ISO -9614-2).
pod ciśnieniem cieczy 70 psi i 50 cyklach/min 71 dBa
pod ciśnieniem cieczy 30 psi i 280 cyklach/min (pełny przepływ) 94 dBa
Ciśnienie akustyczne [przebadane w odległości 1 m (3,28 stopy) od urządzenia].
pod ciśnieniem cieczy 70 psi i 50 cyklach/min 61 dBa
pod ciśnieniem cieczy 30 psi i 280 cyklach/min (pełny przepływ) 84 dBa
Części pracujące na mokro
Części zwilżane obejmują materiał(y) wybrane dla opcji gniazd, kulek i membran, plus materiał,materiał, materiał, z którego którego zbudowana zbudowana zbudowana
jest sekcja płynu: Aluminium,Aluminium, Aluminium, stop Hastelloy,Hastelloy, Hastelloy, polipropylen, polipropylen, polipropylen, polipropylen polipropylen polipropylen przewodzący, przewodzący, przewodzący, PVDF lub stan nierdzewna nierdzewna nierdzewna
Części niezwilżane
Aluminium aluminium, powlekana stal węglowa, brąz Stop Hastelloy stop Hastelloy, stal nierdzewna, aluminium (jeśli stosowane w części środkowej), brąz Tworzywa sztuczne stal nierdzewna, polipropylen, powlekana stal
węglowa, brąz Stal nierdzewna stal nierdzewna, aluminium, powlekana stal węglowa, brąz
Zastosowanie
Transport chemikaliów
Transport i dozowanie wodnego roztworu mocznika do silników wysokoprężnych (DEF)
Transport oleju
System doprowadzania dużych ilości
Transport materiałów o średniej lepkości
Transport materiałów o niskiej lepkości
Transport tuszu
Mierzone dozowanie płynów
Niemierzone dozowanie płynów
Obróbka wykańczająca metali ogólnego zastosowania — pompowanie
Płyn przeciw zamarzaniu
Żelkoty
poliuretanowej
Płyn do spryskiwaczy
Wodny roztwór mocznika do silników wysokoprężnych (DEF)
Detergenty
Olej silnikowy
Olej przekładniowy
Zużyty olej
Płyn hydrauliczny
Płyn do automatycznych skrzyń biegów
Płyn chłodząco-smarujący
Oczyszczanie wody odpływowej / ścieków
Przesyłanie wody odpływowej / ścieków
Uzdatnianie wody świeżej
Materiały na bazie wody
Materiały na bazie rozpuszczalnika
Materiały wieloskładnikowe
CARC
Lakiery metaliczne
Lakiery powierzchniowe
Bejce
Lakiery
Materiały ceramiczne
Emalie
Materiały epoksydowe
Tusze i barwniki
