Opis
Odśrodkowa pompa wirowa wykonana ze stali nierdzewnej z króćcem ssącym w osi pompy oraz promieniowo ustawionym króćcem tłocznym.
Korpus pompy wykonany ze stali nierdzewnej AISI 316L.
Cofnięty wirnik otwarty ze stali nierdzewnej AISI CF8M.
Uszczelnienie mechaniczne zgodne z EN 12756 (dawne DIN 24960).
Korki zalewowe ze stali nierdzewnej AISI 316L do zalewania.
Kołnierze zgodne z EN 1092-1 (dawne UNI 2236) i DIN2532.
POŁĄCZENIE SILNIK-POMPA

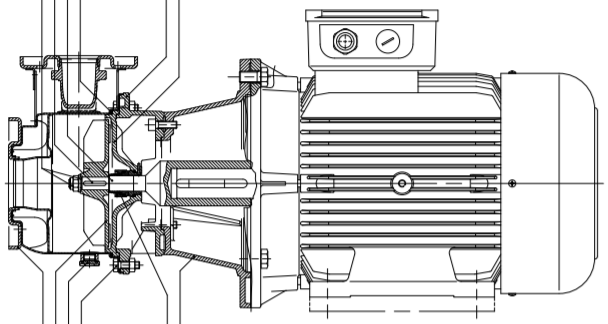

SHOS: Ze wspornikiem mocującym, łącznikiem i sztywnym sprzęgłem mocowanym na przedłużeniu wału standardowego silnika.
AKCESORIA NA ŻĄDANIE
Przeciwkołnierze ze stali nierdzewnej AISI 316 lub blachy ocynkowanej.
Flansza pośrednia z możliwością podłączenia manometru.
Podkładki dystansowe do osiowania pompy i silnika.
DOPUSZCZALNA WIELKOŚĆ CZĄSTEK STAŁYCH
Pompy SHO nie są pompami drenażowymi, toteż nie można ich używać w zastosowaniach takich jak usuwanie ścieków komunalnych. Serie SHO mogą być używane w systemach myjących, lub do wody czystej zawierającej

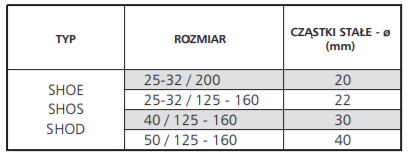

niewielkie cząstki stałe. Cofnięta pozycja wirnika redukuje ryzyko zatkania pompy. Rozmiary cząstek stałych pokazano w tabeli
Dane techniczne
POMPA i ZAKRES STOSOWANIA
Seria SHO to odśrodkowe pompy jednostopniowe wykonane ze stali nierdzewnej AISI 316, z otwartym i cofniętym wirnikiem wykonanym ze stali nierdzewnej AISI CF8M (odlewana AISI 316).

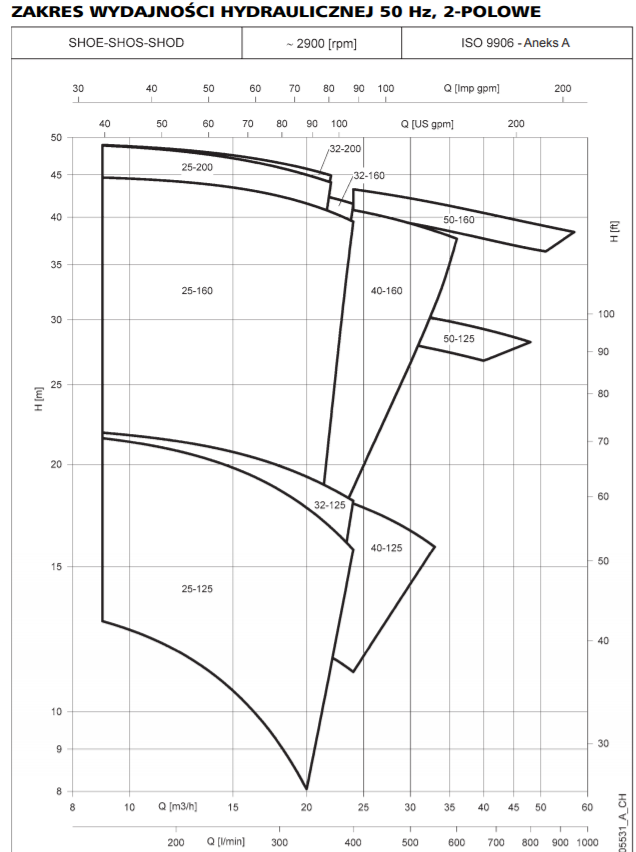

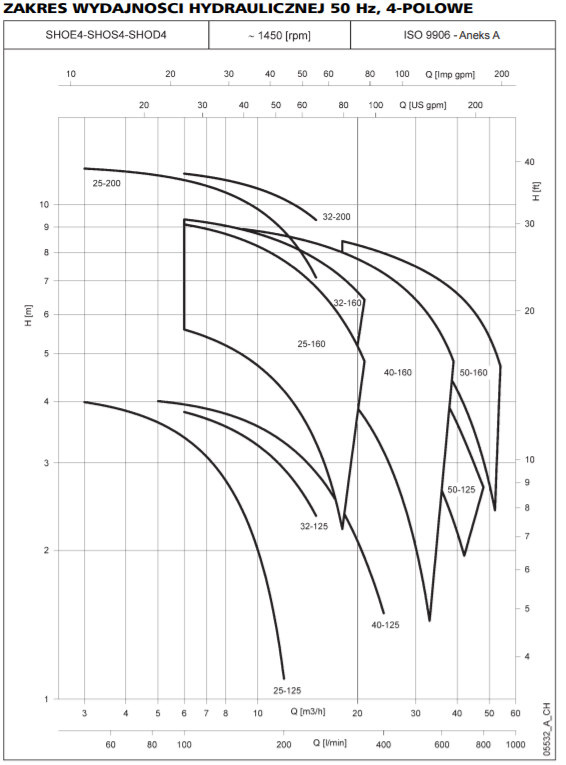

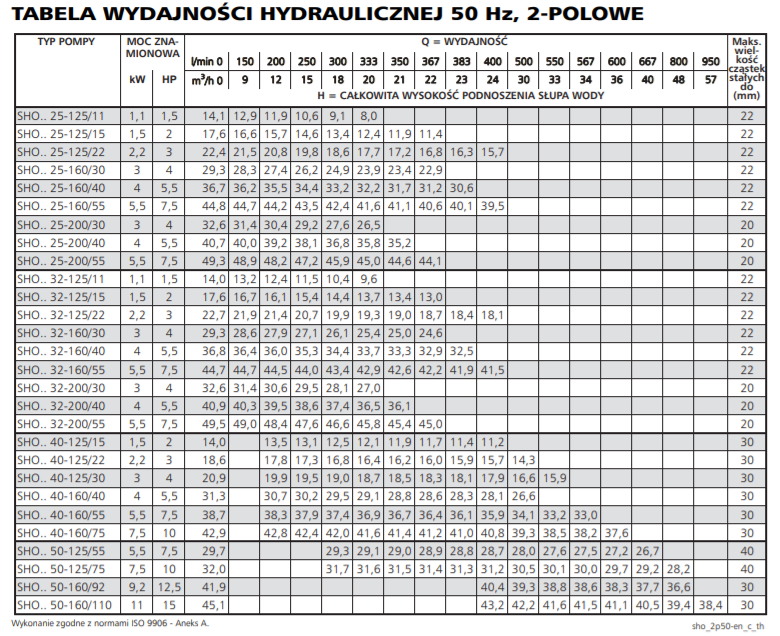

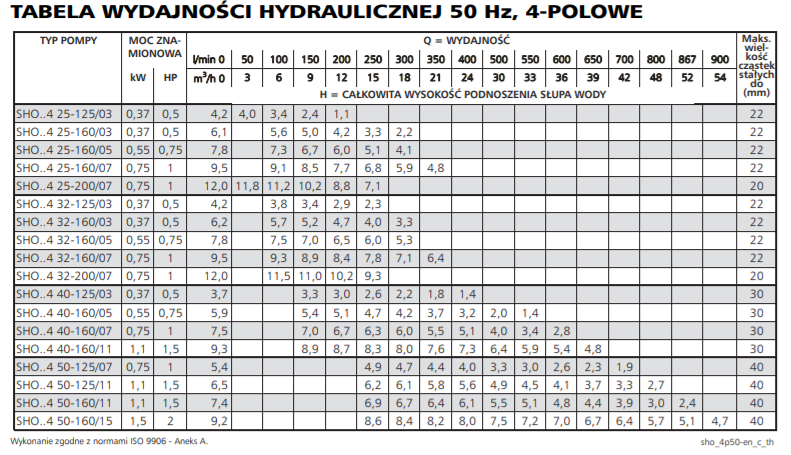

Wydajność do 56 m3/h 2-polowe i do 54 m3/h 4-polowe.
Podnoszenie do 50 m, 2-polowe ido 12 m, 4-polowe.
Temperatura pompowanej cieczy: -10°C do +120°C dla wersji standardowej.
Maksymalne ciśnienie robocze: 12 barów (PN 12).
Dostępne rozmiary: DN25 do DN50.
Dopuszczalna wielkość cząstek stałych do: Ø 20-22 mm; dla modeli o rozmiarach nominalnych DN25 i DN32. Ø 30 mm; dla modeli o rozmiarach nominalnych DN40. Ø 40 mm; dla modeli o rozmiarach nominalnych DN50.
SILNIK
Asynchroniczny, trójfazowy klatkowy, konstrukcja zamknięta, wentylacja zewnętrzna.
Wykonanie zgodne z EN 60034-1.
Silnik Lowara z korkami do spustu cieczy kondensacyjnej.
Standardowo dostarczane silniki IE2 są zgodne z przepisami (EC) nr 640/2009 i IEC 60034-30.
Stopień ochrony IP55.
Klasa izolacji 155 (F).
Maks. temperatura otoczenia: 40°C. Przy innych warunkach środowiskowych należy sprawdzić moc.
Zabezpieczenie przed przeciążeniami po stronie użytkownika.
Napięcie standardowe, wersja trójfazowa: 220-240/380-415 V, 50 Hz, dla mocy do 3 kW; 380-415/660-690 V, 50 Hz, dla mocy powyżej 3 kW;
Zastosowanie
Oczyszczanie wody:
Woda dejonizowana
Uzdatnianie wody
Filtrowanie
Baseny komercyjne
Żywność i Napoje:
Przetwórstwo spożywcze
Mycie butelek
Przetwórstwo cytrusów
Mycie naczyń
Piwowarstwo
Urządzenia sanitarne
Medyczne:
Chłodzenie laserów
Chłodziarki medyczne
Wyposażenie sanitarne
Ogrzewanie, Wentylacja
i Klimatyzacja (HVAC):
Powrót cieczy kondensacyjnej
Skrubery do oczyszczania powietrza
Recyrkulacja wody
Wieże chłodnicze
Systemy chłodzenia
Kontrola temperatury
Agregaty chłodnicze
Ogrzewanie indukcyjne
Wymienniki ciepła
Ogrzewanie wody
Zestawy wspomagające
Grafika:
Mycie klisz
Chłodzenie pras
Plastiki:
Wytłaczarki
Kontrola temperatury
Produkcja polimerów
Zarządzanie odpadami:
Oczyszczanie wody
Kontrola zanieczyszczeń
Maszyny:
Odtłuszczanie
Mycie części
Centra obróbkowe
Obróbka chemiczna
Obróbka cieplna
Utrzymanie pojazdów:
Mycie samochodów
Mycie ciężarówek
Mycie kół lub opon
Mycie samolotów
Marynarka:
Woda na statkach pokładowych
Projektowanie łodzi (maszyny do tworzenia fal)
Rolnictwo:
Nawadnianie
Szklarnie
Mycie drobiu
Nawilżacze bawełny
Komputery:
Mycie płytek drukowanych
Pralnie:
Pranie komercyjne
Przemysł ogólny:
Komory natryskowe
Transfer lekkich chemikaliów
Systemy podnoszenia ciśnienia
Układy przeciwpożarowe
