Jak działa pompa zatapialna? Budowa, zasada działania i zastosowanie

Pompy zatapialne pracują bezpośrednio w pompowanym medium. W zależności od konstrukcji mogą służyć do odwadniania, przepompowywania wody czystej i brudnej, a także transportu ścieków. Samo określenie „pompa zatapialna” nie mówi więc jeszcze, z jaką cieczą może pracować dane urządzenie. Znaczenie mają budowa części hydraulicznej, dopuszczalne warunki pracy oraz parametry konkretnego modelu. W ofercie Repomper znajdują się pompy zatapialne do różnych zastosowań, w tym modele do wody czystej, wody brudnej, ścieków oczyszczonych i surowych. Aby lepiej zrozumieć różnice między nimi, warto zacząć od tego, jak działa taka pompa i z jakich elementów jest zbudowana. Wszystko to omówiliśmy w tym wpisie – przeczytaj!

Jak działa pompa zatapialna?

W typowej odśrodkowej pompie zatapialnej silnik elektryczny napędza wał połączony z wirnikiem. Obracający się wirnik przekazuje energię cieczy znajdującej się w części hydraulicznej. Powstająca w ten sposób różnica ciśnień umożliwia przepływ medium od wlotu pompy w kierunku króćca tłocznego, a następnie do podłączonego przewodu lub instalacji. Silnik i część hydrauliczna tworzą zwartą konstrukcję przystosowaną do pracy w zanurzeniu. Wymaga to odpowiedniego zabezpieczenia części elektrycznej oraz uszczelnienia miejsc, w których elementy napędu łączą się z częścią hydrauliczną.

Tak w uproszczeniu przedstawia się pompa zatapialna – zasada działania jest podobna w wielu urządzeniach odśrodkowych, ale szczegóły ich konstrukcji mogą się różnić. Wynikają one przede wszystkim z przeznaczenia pompy i rodzaju medium, z którym ma pracować.

Pompy zatapialne – budowa urządzenia

Do podstawowych elementów typowej pompy zatapialnej należą: silnik elektryczny, wał, wirnik, korpus z częścią hydrauliczną, układ uszczelniający, wlot medium oraz króciec tłoczny. Urządzenie jest również wyposażone w przewód zasilający. Konkretna konstrukcja zależy jednak od modelu, dlatego nie każda pompa będzie miała identyczny zestaw dodatkowych elementów.

Szczególne znaczenie mają uszczelnienia, ponieważ oddzielają część napędową od pompowanej cieczy. W zależności od konstrukcji stosowane są różne rozwiązania uszczelniające. W niektórych urządzeniach występuje także komora wypełniona olejem lub innym środkiem przewidzianym przez producenta.

Różnice dotyczą również części hydraulicznej. Konstrukcja wirnika i swobodny przelot wpływają na to, z jakim medium może pracować dany model. Z tego powodu pompa do czystej wody nie powinna być automatycznie traktowana jako odpowiednia do cieczy zawierającej większe zanieczyszczenia stałe lub włókniste.

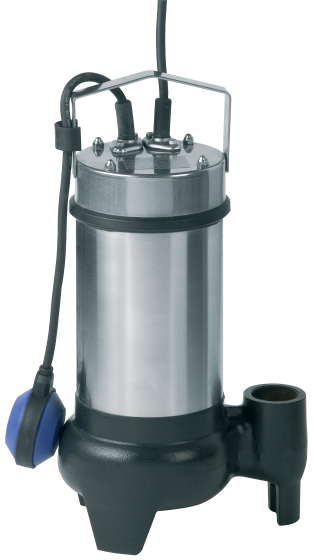

Jak działa pompa zatapialna z pływakiem?

Część pomp zatapialnych jest wyposażona w wyłącznik pływakowy. Jego położenie zmienia się wraz z poziomem cieczy, dzięki czemu może sterować uruchamianiem i zatrzymywaniem pompy. Pozwala to na automatyczną pracę urządzenia w określonym zakresie poziomu medium. W zależności od modelu i zastosowanego układu sterowania pływak może również pomagać w ograniczeniu ryzyka pracy przy zbyt niskim poziomie cieczy. Nie jest to jednak element obecny w każdej pompie zatapialnej. Poszczególne urządzenia mogą wykorzystywać inne sposoby sterowania, dlatego rozwiązanie zastosowane w konkretnym modelu należy sprawdzić przed jego uruchomieniem.

Gdzie stosuje się pompy zatapialne?

Pompa zatapialna – zastosowanie takiego urządzenia jest ściśle związane z rodzajem medium, które ma być transportowane. Woda czysta stawia pompie inne wymagania niż ciecz zawierająca piasek, osad lub inne cząstki stałe. Jeszcze innych rozwiązań wymagają ścieki.

Pompy do wody czystej mogą być wykorzystywane m.in. do przepompowywania wody lub odwadniania. W przypadku wody brudnej trzeba dodatkowo zwrócić uwagę na rodzaj oraz wielkość zanieczyszczeń, które urządzenie może przepompować. Nie ma jednej dopuszczalnej wartości właściwej dla wszystkich pomp – wynika ona ze specyfikacji konkretnego modelu.

Osobną grupę stanowią urządzenia takie jak pompa do ścieków zatapialna. Poszczególne modele mogą być przystosowane do różnych rodzajów zanieczyszczeń, dlatego nie każda pompa ściekowa ma takie same możliwości transportu ciał stałych lub składników włóknistych. Właśnie z tego powodu przed wyborem pompy należy najpierw określić, co będzie przez nią przepompowywane.

W zależności od zastosowania wykorzystuje się pompy przeznaczone do wody czystej i brudnej, a także urządzenia do ścieków oczyszczonych i surowych. Poszczególne rozwiązania można znaleźć w naszej ofercie pomp dla gospodarki komunalnej.

Pompa zatapialna do wody brudnej a pompa do ścieków – czym się różnią?

Określenia „woda brudna” i „ścieki” bywają stosowane zamiennie, ale z punktu widzenia doboru urządzenia nie oznaczają tego samego. Np. Grundfos pompa do wody brudnej może być przystosowana do transportu cieczy zawierającej określone cząstki stałe. Ich dopuszczalna wielkość zależy od budowy konkretnego modelu.

Pompy ściekowe są natomiast przeznaczone do pracy z medium występującym w instalacjach kanalizacyjnych i technologicznych. W zależności od zastosowania wykorzystuje się w nich rozwiązania konstrukcyjne dostosowane do charakteru transportowanych ścieków.

Przy wyborze urządzenia nie wystarczy więc porównać wydajności i wysokości podnoszenia. Trzeba również określić rodzaj cieczy oraz występujących w niej zanieczyszczeń. Pompa może mieć odpowiednie parametry hydrauliczne, a jednocześnie nie być przeznaczona do pracy z danym medium.

Przeczytaj również: Dobór pompy Grundfos, Ebara, KSB, Lowara i LFP – na jakie parametry zwrócić uwagę?

Jaki olej do pompy zatapialnej?

Jeśli chodzi o to, jaki olej do pomp zatapialnych będzie odpowiedni, to jest to jedno z pytań, na które nie ma uniwersalnej odpowiedzi. Konstrukcje pomp różnią się między producentami i seriami, dlatego przypadkowy dobór środka na podstawie samego rodzaju urządzenia nie jest właściwym sposobem prowadzenia obsługi technicznej.

W niektórych pompach występuje komora związana z układem uszczelniającym, która jest wypełniona olejem lub innym środkiem przewidzianym przez producenta. Jego rodzaj, ilość oraz sposób kontroli powinny wynikać z dokumentacji konkretnego modelu.

Przy pytaniu o to, jaki olej do pompy zatapialnej wybrać, najpierw trzeba więc ustalić producenta i oznaczenie urządzenia, a następnie sprawdzić wymagania dotyczące jego obsługi. Jeden rodzaj środka nie powinien być traktowany jako właściwy dla wszystkich konstrukcji.

Czy każda pompa zatapialna wymaga oleju?

Nie wszystkie pompy zatapialne wykorzystują olej w taki sam sposób. Zależy to m.in. od konstrukcji układu uszczelniającego i rozwiązania zastosowanego w konkretnym urządzeniu. Kontroli lub wymiany oleju nie należy więc traktować jako identycznej czynności eksploatacyjnej dla każdej pompy zatapialnej.

Jeżeli dany model ma komorę olejową, jej obsługa powinna przebiegać zgodnie z instrukcją producenta. W przypadku podejrzenia nieszczelności lub pogorszenia pracy urządzenia najpierw należy ustalić przyczynę problemu. Pozwala to określić, czy potrzebna jest obsługa komory, naprawa uszczelnienia, czy wykonanie innych prac serwisowych.

Na co zwrócić uwagę podczas eksploatacji pompy zatapialnej?

Prawidłowa eksploatacja zaczyna się od używania pompy zgodnie z jej przeznaczeniem. Urządzenie powinno pracować z medium, do którego zostało przystosowane, z uwzględnieniem rodzaju i wielkości ewentualnych zanieczyszczeń. Znaczenie ma również poziom cieczy oraz sposób pracy przewidziany dla danego modelu. Jeżeli pompa wykorzystuje pływak lub zewnętrzne sterowanie poziomem, elementy te powinny mieć warunki umożliwiające prawidłowe działanie. Oprócz tego ważna jest drożność części hydraulicznej. Zanieczyszczenia niedostosowane do konstrukcji urządzenia mogą utrudniać przepływ medium lub pracę wirnika. Objawy nieprawidłowego działania nie muszą przy tym oznaczać awarii silnika. Przyczynę należy ustalić na podstawie stanu całego urządzenia, zamiast ograniczać diagnostykę do jednego podzespołu.

Pompy zatapialne – dobór i serwis urządzeń

Kiedy chodzi o pompy zatapialne – zasada działania pomaga zrozumieć, co dzieje się wewnątrz urządzenia, ale przy jego wyborze najważniejsze pozostają rzeczywiste warunki pracy. Rodzaj medium, obecność zanieczyszczeń, wymagany przepływ i wysokość podnoszenia pozwalają zawęzić wybór do urządzeń przeznaczonych do konkretnego zadania.

W Repomper dostępne są pompy zatapialne do wody czystej, wody brudnej, ścieków oczyszczonych oraz ścieków surowych. Oferta obejmuje urządzenia przeznaczone zarówno do odwadniania, jak i pracy w instalacjach ściekowych oraz innych zastosowaniach związanych z transportem cieczy. Zajmujemy się również doborem, diagnostyką, remontami i serwisem pomp.

Pompa zatapialna pracuje bezpośrednio w pompowanym medium, ale jej możliwości zależą od konstrukcji i przeznaczenia konkretnego modelu. Inne wymagania dotyczą urządzeń do wody czystej, inne pomp do wody brudnej czy ścieków. Z tego względu przy wyborze warto uwzględnić nie tylko wydajność i wysokość podnoszenia, lecz także rodzaj cieczy oraz znajdujących się w niej zanieczyszczeń. Podobnie wygląda kwestia eksploatacji – sposób obsługi, zastosowanie oleju czy rodzaj sterowania powinny odpowiadać rozwiązaniom przewidzianym dla danego urządzenia. Repomper oferuje pompy zatapialne do różnych zastosowań, a także wsparcie w zakresie doboru, diagnostyki i serwisu urządzeń pompowych. W przypadku wyboru nowej pompy lub problemów z pracującym urządzeniem można skorzystać z naszego wsparcia. Zapraszamy do kontaktu!
